Grafana 接入 Zabbix 与连通性排错

一、Grafana 是什么

Go 语言写的开源应用，专门做大数据的可视化展现。

Zabbix 自己也有图形界面，但是翻起来不方便，所以展示这一层换成 Grafana。

思路是在 Zabbix Server 那台机器上装 Grafana，启动服务，然后访问它的 Web 界面（云服务器的安全组和系统防火墙都要打开）。

中文镜像站：https://grafana.org.cn/docs/grafana/latest/setup-grafana/installation/

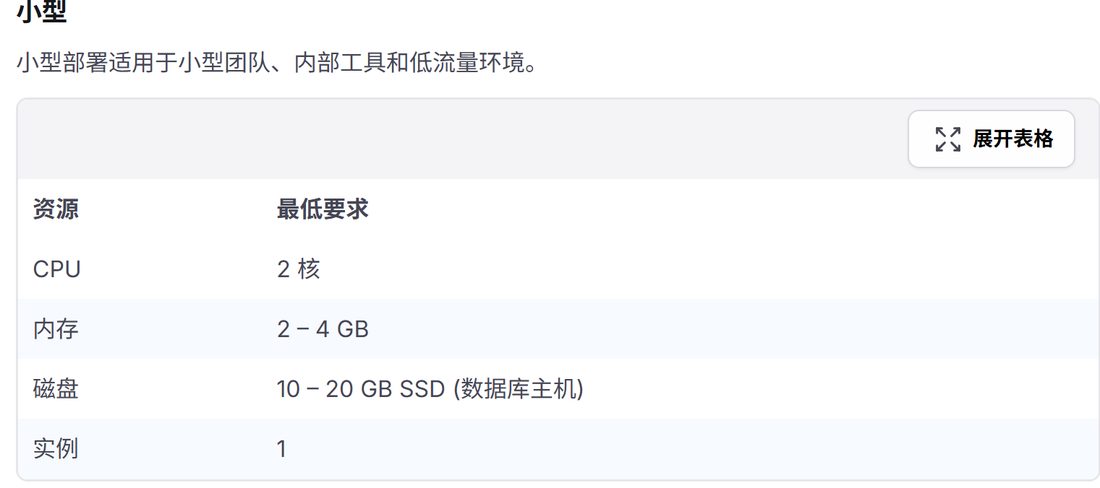

装之前先看一眼机器够不够。Grafana 官方给了个小型部署的最低配置：

小型部署的最低要求：2 核 CPU、2-4 GB 内存、10-20 GB SSD、1 个实例

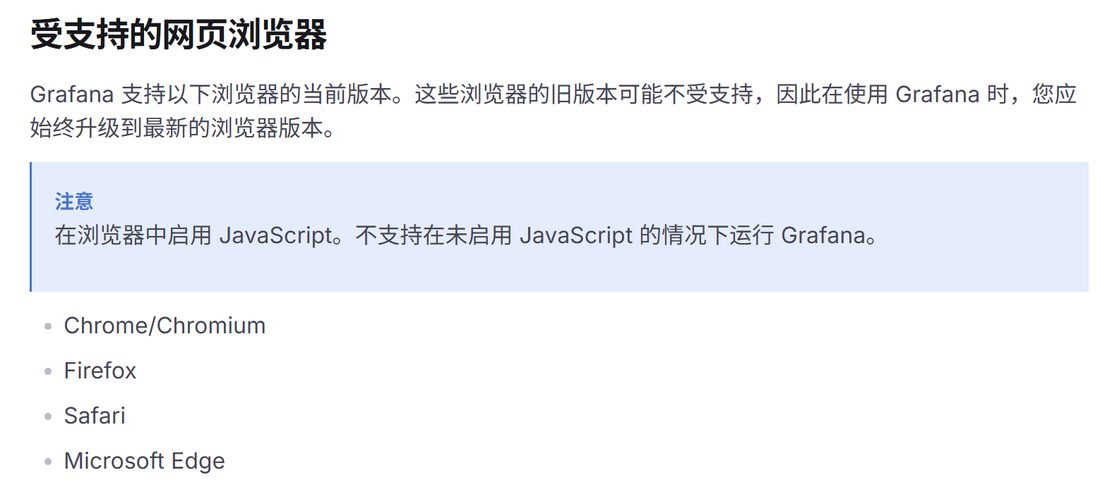

浏览器这边也有要求，注意得开 JavaScript：

Grafana 支持的浏览器：Chrome/Chromium、Firefox、Safari、Microsoft Edge，都要用最新版本

二、在 Ubuntu 上装 Grafana

Ubuntu 的安装文档：https://grafana.org.cn/docs/grafana/latest/setup-grafana/installation/debian/

1. 先认清四个包的对应关系

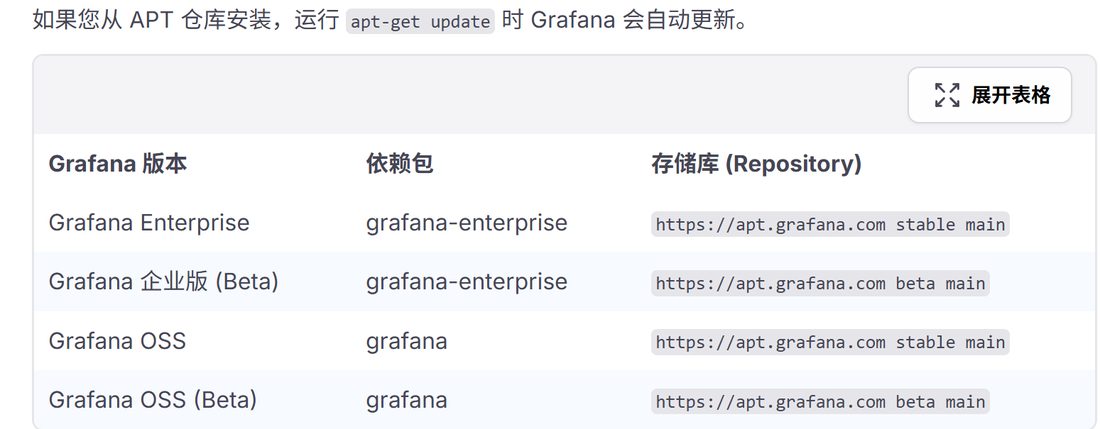

从 APT 仓库装的话，apt-get update 的时候 Grafana 会跟着自动更新。哪个版本对应哪个包、哪个仓库，先看这张表：

Grafana Enterprise / 企业版 Beta / OSS / OSS Beta 分别对应 grafana-enterprise、grafana 两个包和 stable、beta 两个仓库

2. 安装必备软件包

sudo apt-get install -y apt-transport-https wget gnupg

3. 导入 GPG 密钥

这一步是确认软件包确实来自官方、没被篡改：

sudo mkdir -p /etc/apt/keyrings
# 指定下载文件保存的文件名和路径
sudo wget -O /etc/apt/keyrings/grafana.asc https://apt.grafana.com/gpg-full.key
sudo chmod 644 /etc/apt/keyrings/grafana.asc

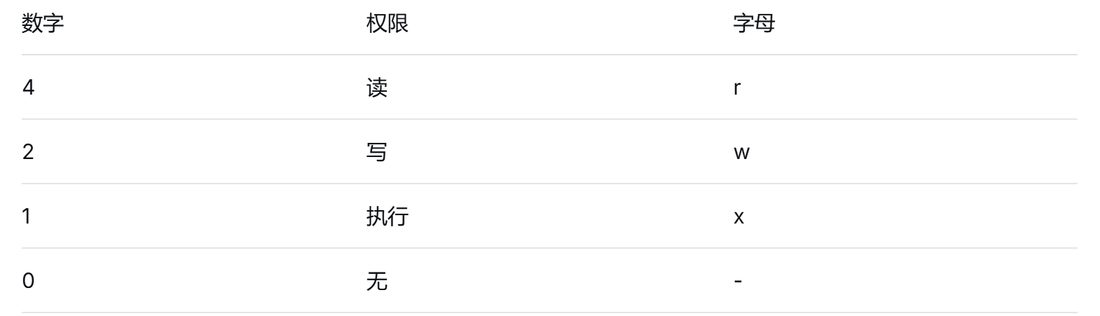

644 就是属主 4+2 可读可写、属组和其他人只读，密钥文件这个权限刚好。

4. 添加稳定版仓库

echo "deb [signed-by=/etc/apt/keyrings/grafana.asc] https://apt.grafana.com stable main" | sudo tee -a /etc/apt/sources.list.d/grafana.list

# 如果太慢需要把官方源换成国内镜像源
sudo sed -i 's|https://apt.grafana.com|https://mirrors.tuna.tsinghua.edu.cn/grafana/apt|' /etc/apt/sources.list.d/grafana.list
# 确认一下
cat /etc/apt/sources.list.d/grafana.list

# apt-get update后缓存了软件包的清单，需要刷新一下才能下载
apt-get update

# 如果update错误，可能是GPG密钥是镜像源的换成对应的
sudo wget -O /etc/apt/keyrings/grafana.asc https://mirrors.tuna.tsinghua.edu.cn/grafana/apt/gpg-full.key
sudo chmod 644 /etc/apt/keyrings/grafana.asc
sudo apt-get update

换镜像源之后如果 update 报错，多半是密钥还是官方那份，换成镜像站对应的就行（上面最后两行）。

5. 刷新软件包清单

# Updates the list of available packages
sudo apt-get update

到这里准备动作就基本完成了。

6. 装 Grafana

OSS 版：

# Installs the latest OSS release:
sudo apt-get install -y grafana

企业版：

# Installs the latest Enterprise release:
sudo apt-get install grafana-enterprise

如果还想加 beta 仓库，注意apt 自动升级时会跟着升到 beta 版，可能不稳定：

echo "deb [signed-by=/etc/apt/keyrings/grafana.asc] https://apt.grafana.com beta main" | sudo tee -a /etc/apt/sources.list.d/grafana.list

7. 启动服务

systemctl start grafana-server
root@VM-0-12-ubuntu:~# sudo systemctl enable grafana-server
Created symlink /etc/systemd/system/multi-user.target.wants/grafana-server.service → /lib/systemd/system/grafana-server.service.

查一下状态，插件在陆续加载：

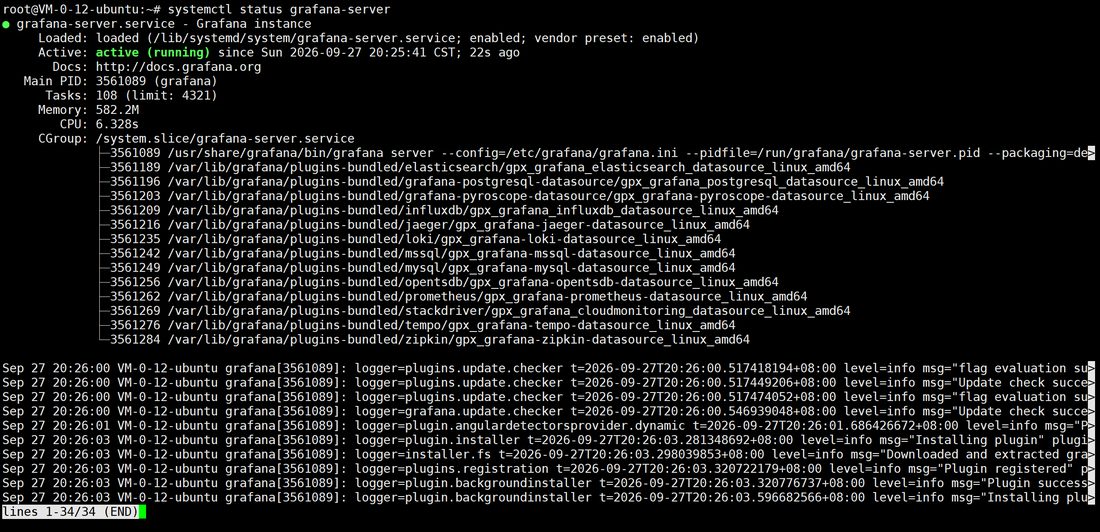

systemctl status grafana-server，active (running)，下面一串 grafana-*-datasource 插件在加载

8. 开放端口

sudo ufw allow 3000/tcp
sudo ufw reload
sudo ufw status

默认用户名和密码都是 admin，安全组和防火墙都要放行 3000，然后访问 http://IP:3000。

第一次登录会弹出来让你改密码，我改成了自己常用的。进去之后的首页长这样：

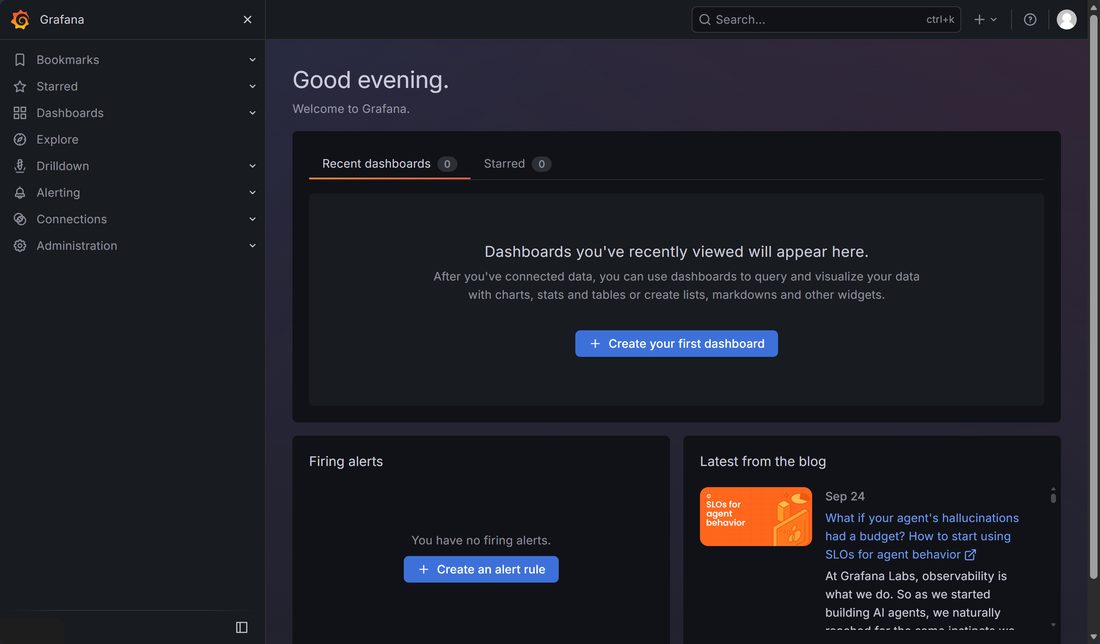

Grafana 首页，Recent dashboards 是空的，中间是 Create your first dashboard

三、配置 Zabbix 数据源

界面是英文的，实在懒得看可以用浏览器的右键翻译对付一下。

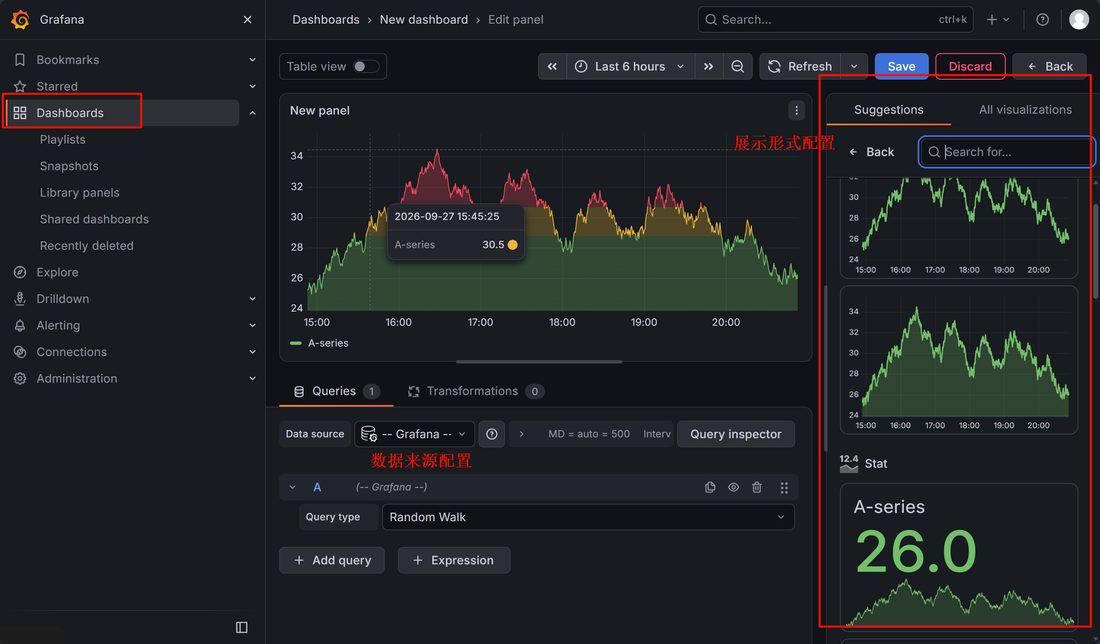

先建一个仪表盘（dashboard）：

Grafana 默认就集成了不少数据源（Prometheus、Zabbix、MySQL 等），插件页里能看到：

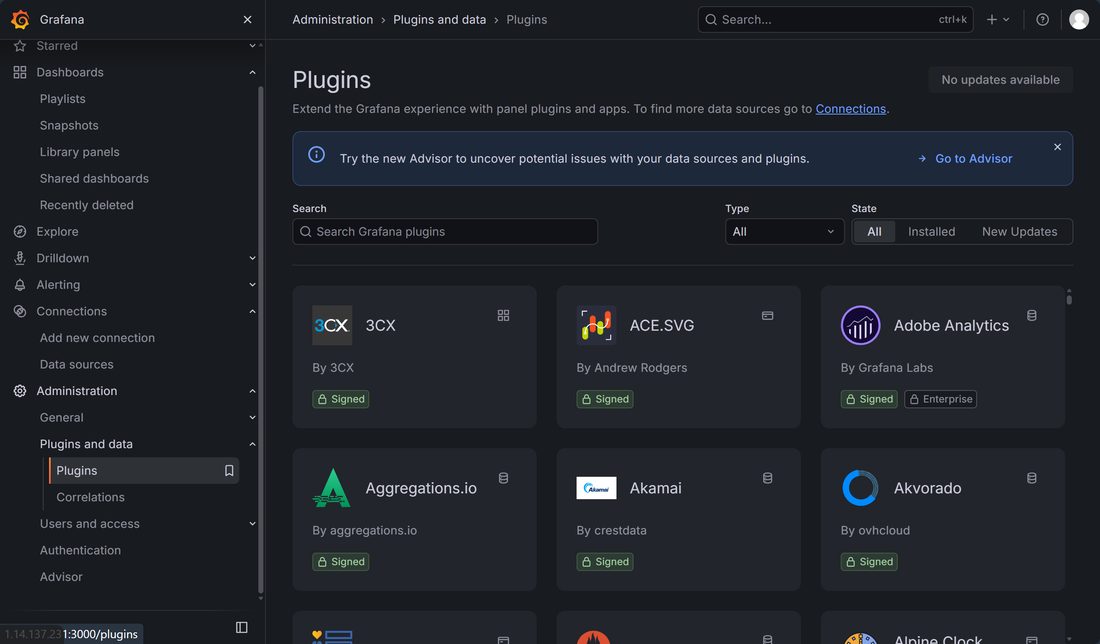

Grafana 的插件页 Administration → Plugins and data → Plugins，数据源插件都在这里看版本

装数据源插件的时候选最新兼容的版本，装完 Enable 启用。

1. 添加数据源

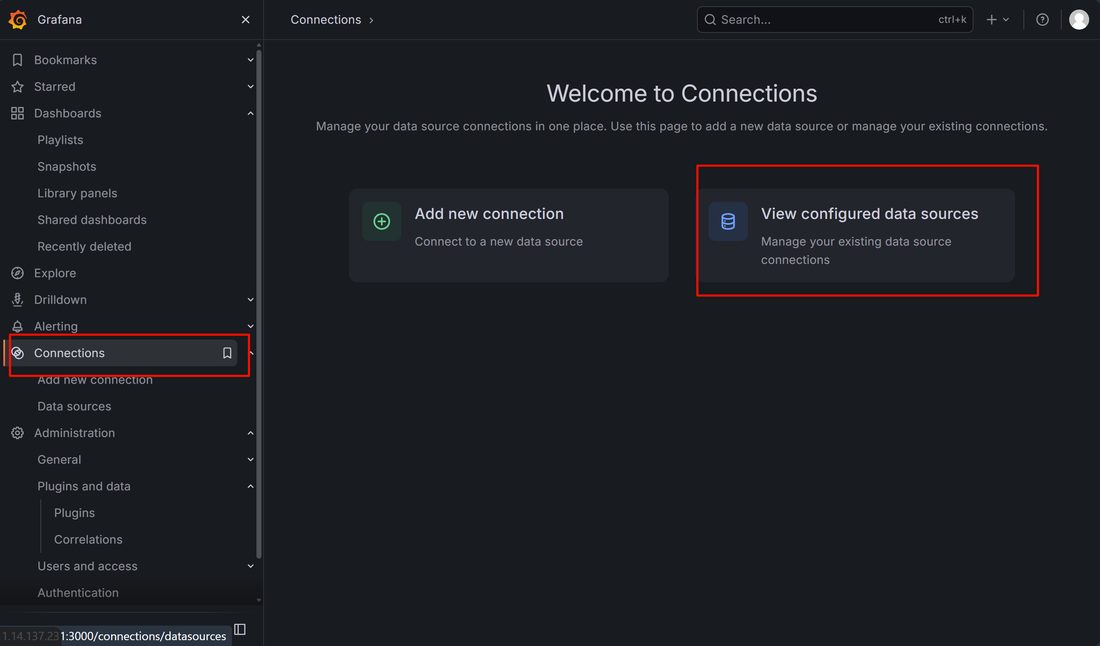

从 Connections 进去，加一个新的数据源，或者看已经配好的：

2. 配 URL

URL 这一项照它给的示例改，改成自己 Zabbix 的地址：

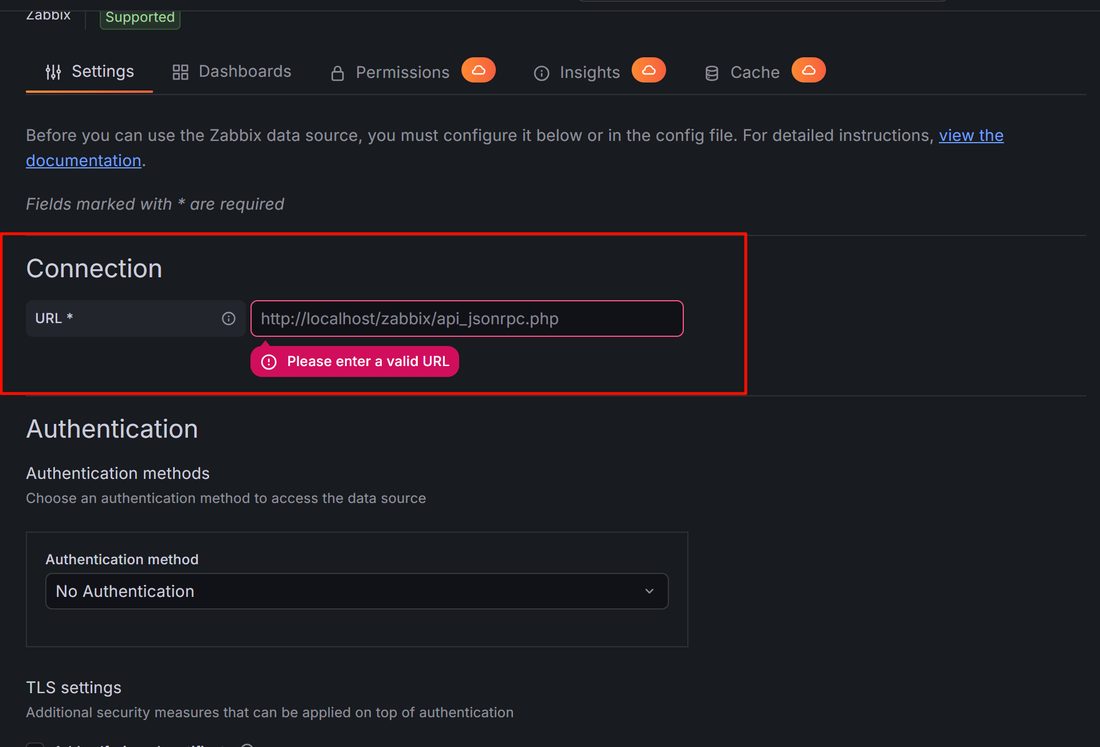

Zabbix 数据源的 Connection 设置，URL 里填的示例地址报 Please enter a valid URL

关键点：Zabbix 和 Grafana 装在同一台机器上，所以这里访问的是内网 IP —— 是 Grafana 去访问，不是浏览器去访问：

http://127.0.0.1:8888/zabbix/api_jsonrpc.php

填好再回到这个页面配置数据源。

3. 配用户名密码并测试

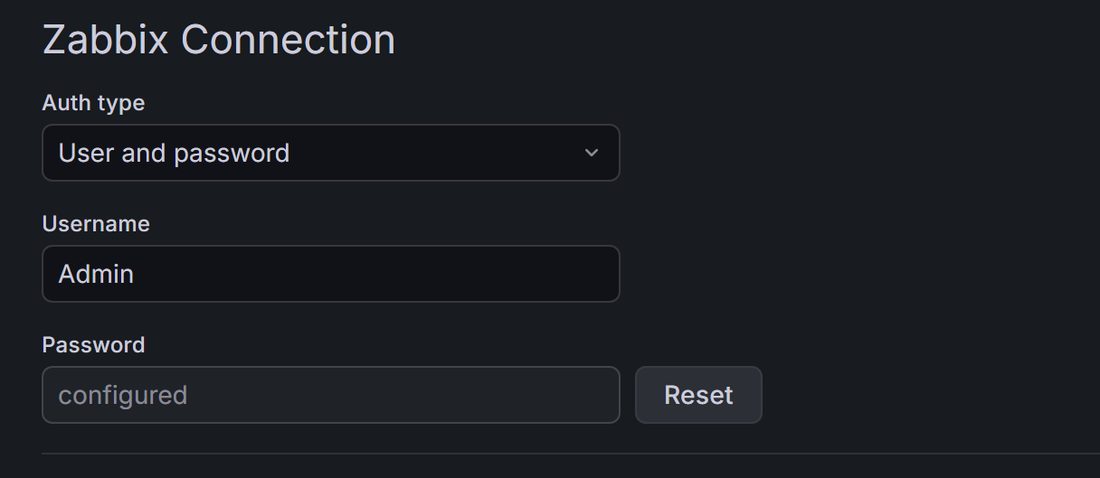

认证方式选 User and password，用户名填 Zabbix 的 Admin，密码填 Zabbix 的登录密码：

Zabbix Connection：Auth type 选 User and password，Username 填 Admin，Password 已配置

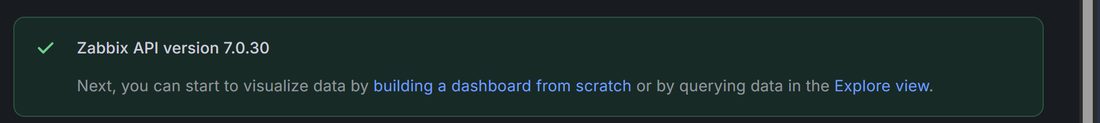

点 Save & test 测一下：

看到 Zabbix API version 7.0.30 就说明通了。

4. 建仪表盘

配完之后在这里就能直接建仪表盘了：

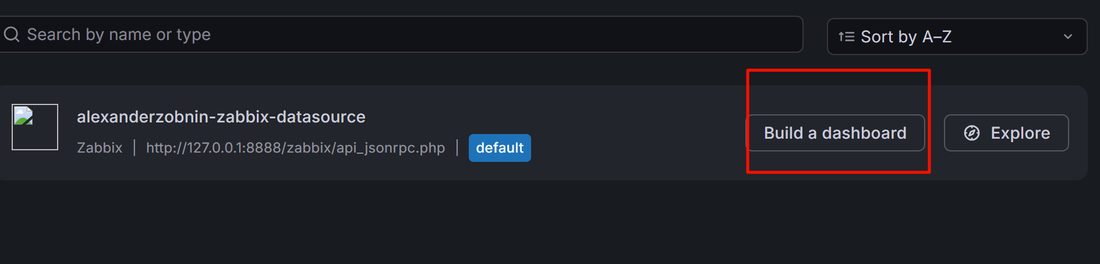

数据源列表里选中刚才那个 zabbix 数据源，右边是 Build a dashboard 和 Explore 两个入口

四、集成数据演示和排障

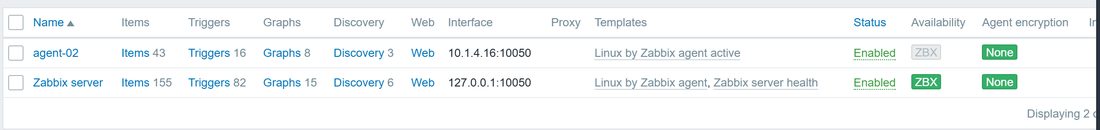

到这一步已经拿到两台主机的数据了：

两台主机的汇总：agent-02 和 Zabbix server，Availability 都是 ZBX 绿色

1. Agent 连不上 Server 怎么查

如果 agent 的 10051 主动端口连不上 server，很可能是 server 的防火墙和安全组没放行：

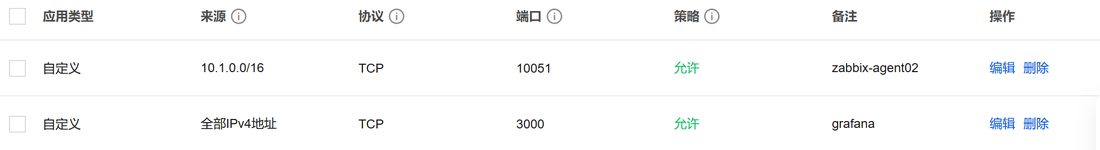

云服务器安全组规则：10051 只放行 10.1.0.0/16（备注 zabbix-agent02），3000 放行全部 IPv4（备注 grafana）

# server执行
ufw allow from 10.1.0.0/16 to any port 10051 proto tcp

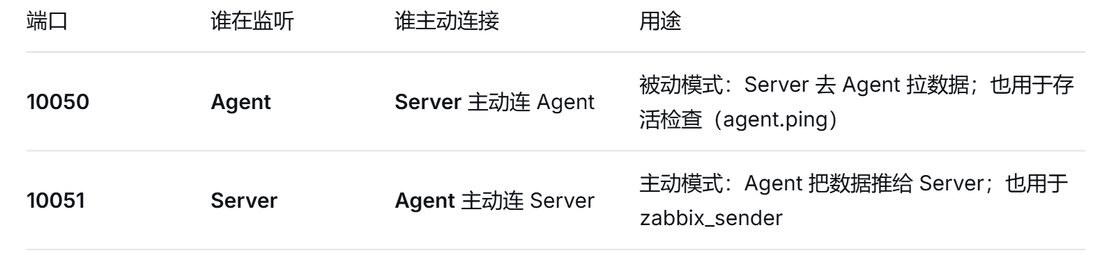

两个端口到底谁监听、谁主动连，一张表记牢：

10050 由 Agent 监听、Server 主动来连，用于被动模式和存活检查；10051 由 Server 监听、Agent 主动来连，用于主动模式和 zabbix_sender

2. 一条条命令确认

root@VM-4-16-ubuntu:/etc/zabbix# grep -E '^(Server|ServerActive|Hostname)' /etc/zabbix/zabbix_agent2.conf
Server=10.1.0.12
ServerActive=10.1.0.12:10051
Hostname=agent-02
# 这个配置告诉agent服务器，数据给哪个IP哪个端口

# 在server查看监听10051的服务
root@VM-0-12-ubuntu:~# lsof -i :10051
COMMAND       PID   USER   FD   TYPE    DEVICE SIZE/OFF NODE NAME
zabbix_se 3221008 zabbix   10u  IPv4 452186409      0t0  TCP *:zabbix-trapper (LISTEN)
zabbix_se 3221008 zabbix   11u  IPv6 452186410      0t0  TCP *:zabbix-trapper (LISTEN)
zabbix_se 3221013 zabbix   10u  IPv4 452186409      0t0  TCP *:zabbix-trapper (LISTEN)
zabbix_se 3221013 zabbix   11u  IPv6 452186410      0t0  TCP *:zabbix-trapper (LISTEN)
# 有大量的进程监听，用于获取agent的数据

# 在agent上测试server连通性
root@VM-4-16-ubuntu:/etc/zabbix# nc -zv 10.1.0.12 10051
Connection to 10.1.0.12 10051 port [tcp/zabbix-trapper] succeeded!

# 如果卡住，就是不通

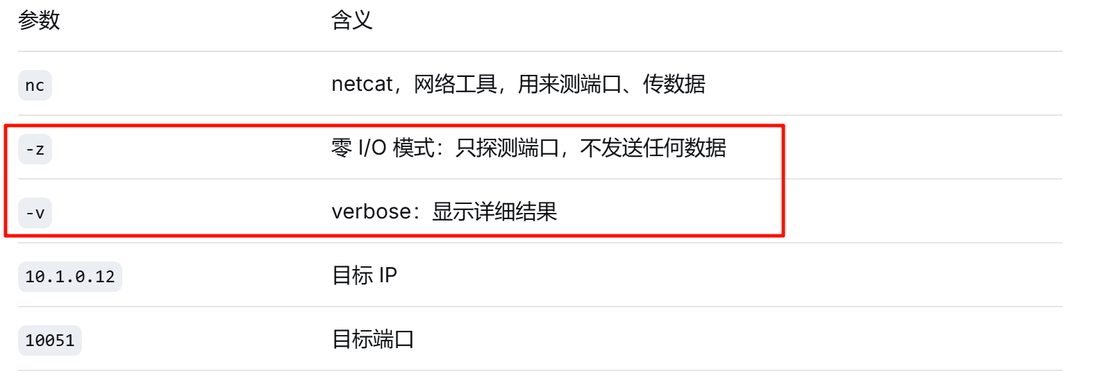

nc 这几个参数顺便记一下：
