Nginx 反向代理的报文处理与真实 IP

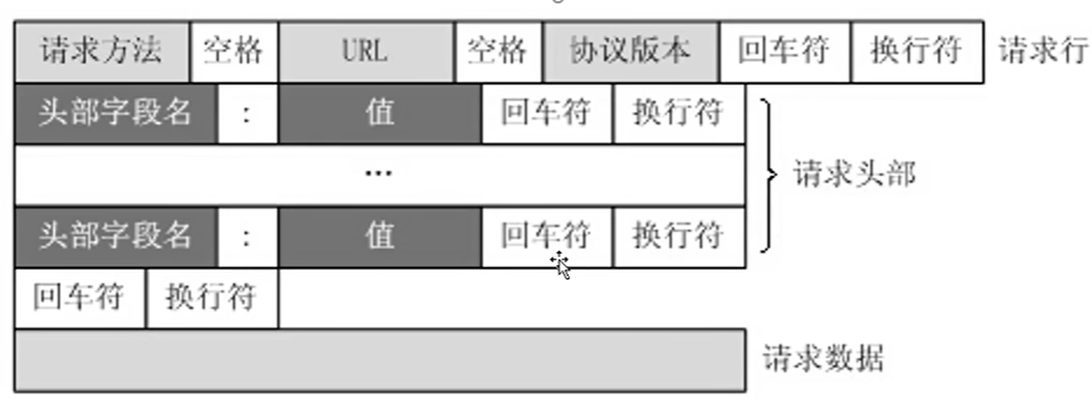

HTTP 报文结构

浏览器作为客户端向 nginx 发送 HTTP 请求：

请求行、请求头、请求体不用多说，之前看多了 bp 和控制台都能看。

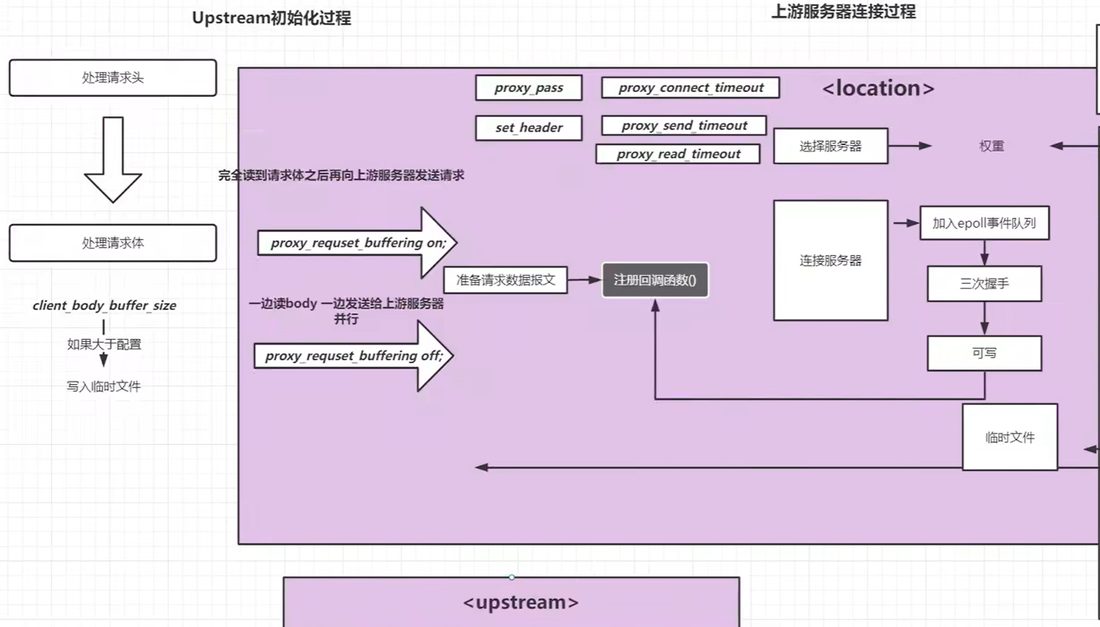

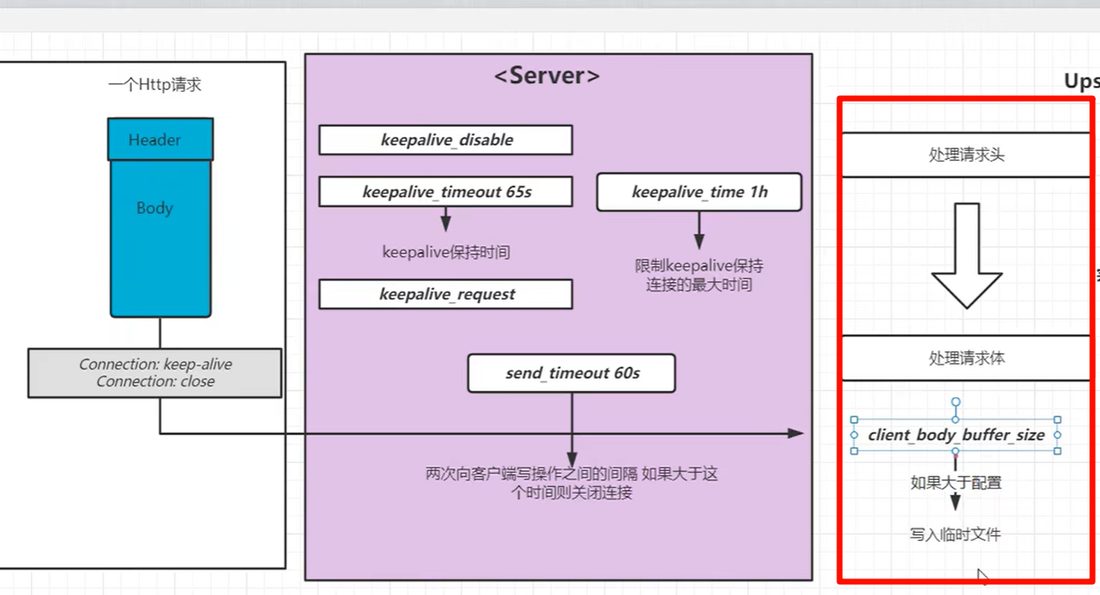

反向代理的内存与文件缓冲区流程

如上面的流程图：浏览器会先处理请求头，看协议、用不用 keepalive 之类的，再处理请求体。由于可能会遇到大文件，在读取之前有一个缓冲区，缓冲读到的客户端提交的文件（缓冲不是缓存），其中 client_body_buffer_size 参数决定了缓冲区的大小。

在此过程，如下面两个图，参数 proxy_request_buffering on/off 决定了是否向上游服务器直接发起请求，如果是 on 就是完全读取完文件之后再反向代理，off 就是边读 body 边请求上游服务器（并行）。

在选择上游服务器的过程，根据 upstream 配置选择（权重、轮询等），这个过程是异步的，默认是轮询去选择的。

详细说明（图3）：选出来之后 nginx 是群异步的形式处理请求。先向操作系统的 epoll 事件队列加入连接请求事件注册，同时在准备读取报文时注册回调函数（在 epoll 中所有的数据读取，网络连接建立/断开都是以事件形式触发，触发之后就能执行回调函数，这个过程就是先注册回调函数，以便建立连接之后可以处理一些事情，比如三次握手之后处理事情）。

（图3）连接建立完成后进入可写状态，可写状态还会触发一个事件，触发事件时没有阻塞、同步概念，只有在触发事件后，系统给 nginx 发信号，nginx 调取回调函数，再去执行。

执行过程中向上游服务器发送客户端带来的请求，此过程不仅用到了之前配置的 upstream 的 keepalive 参数（图4），还会配置一些其他的（图5）。

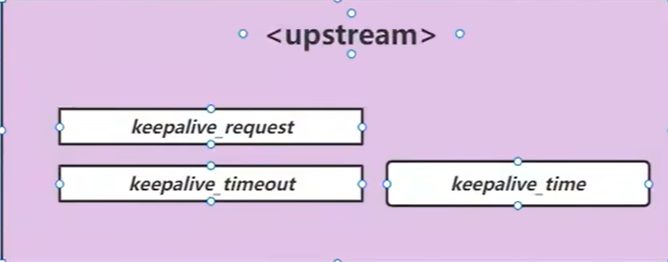

upstream 块里的 keepalive_request、keepalive_timeout、keepalive_time 参数

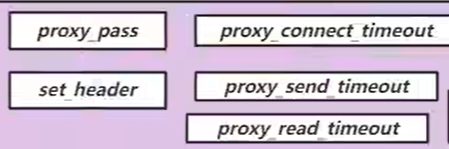

proxy_pass、proxy_set_header 和 proxy_connect/send/read_timeout 这些参数

其中 proxy_set_header 配置了 nginx 转发过程给 http 报文新加的请求头（header），也就是给上游服务器看的 header，然后打包 http 请求为二进制发给上游服务器（至此，可写事件完成）。

上游服务器处理后返回结果给 nginx，nginx 依旧通过 epoll 事件触发传递信号，处理上游返回的数据，此过程 nginx 的进程一直处于伺机待发状态（nginx 是多进程（worker）同时运行处理业务逻辑的）。

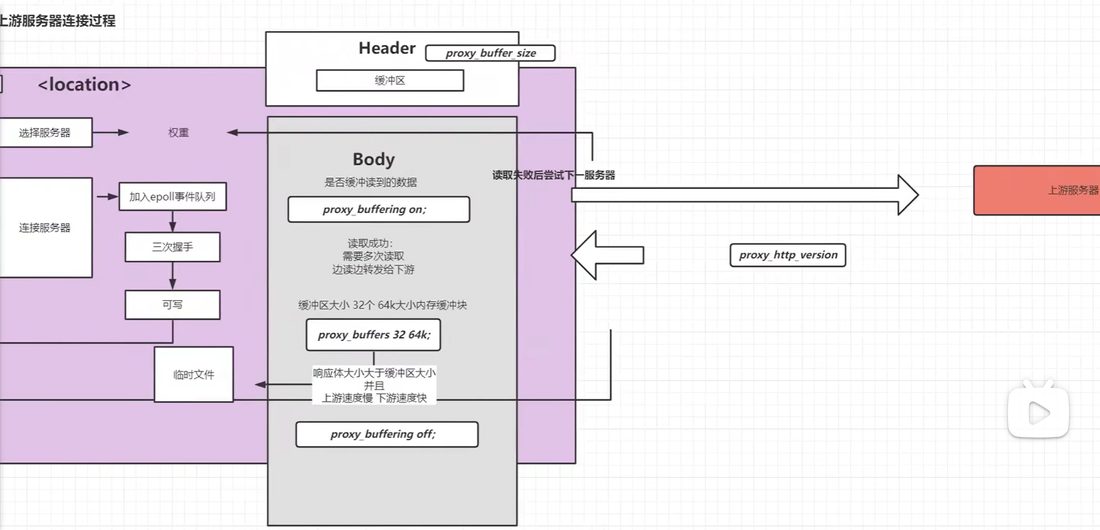

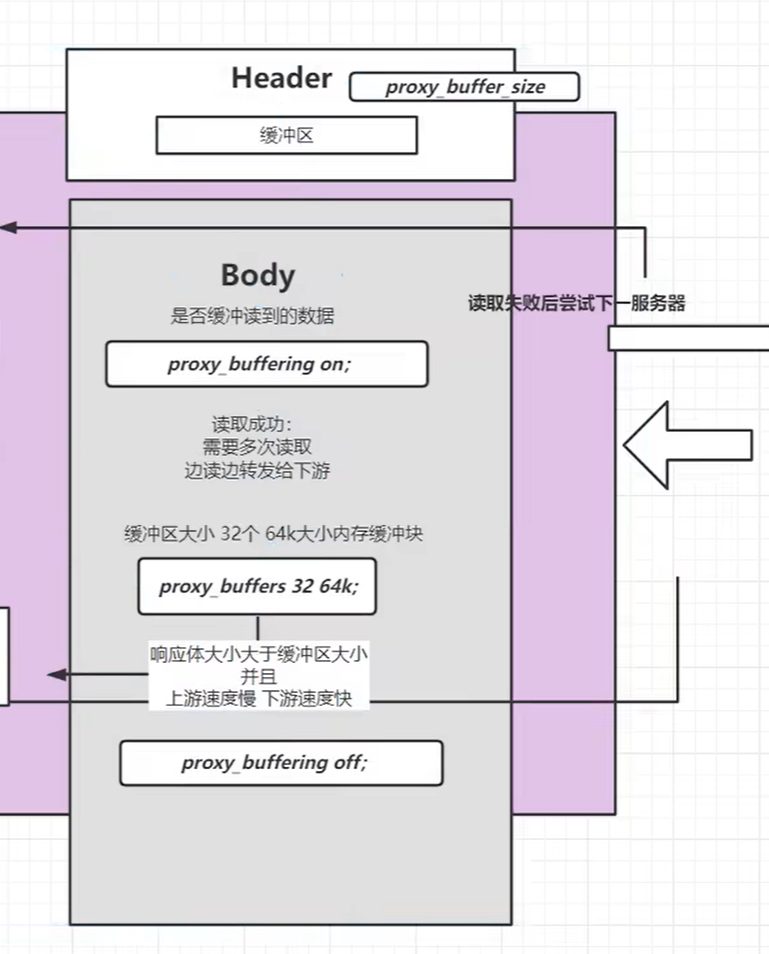

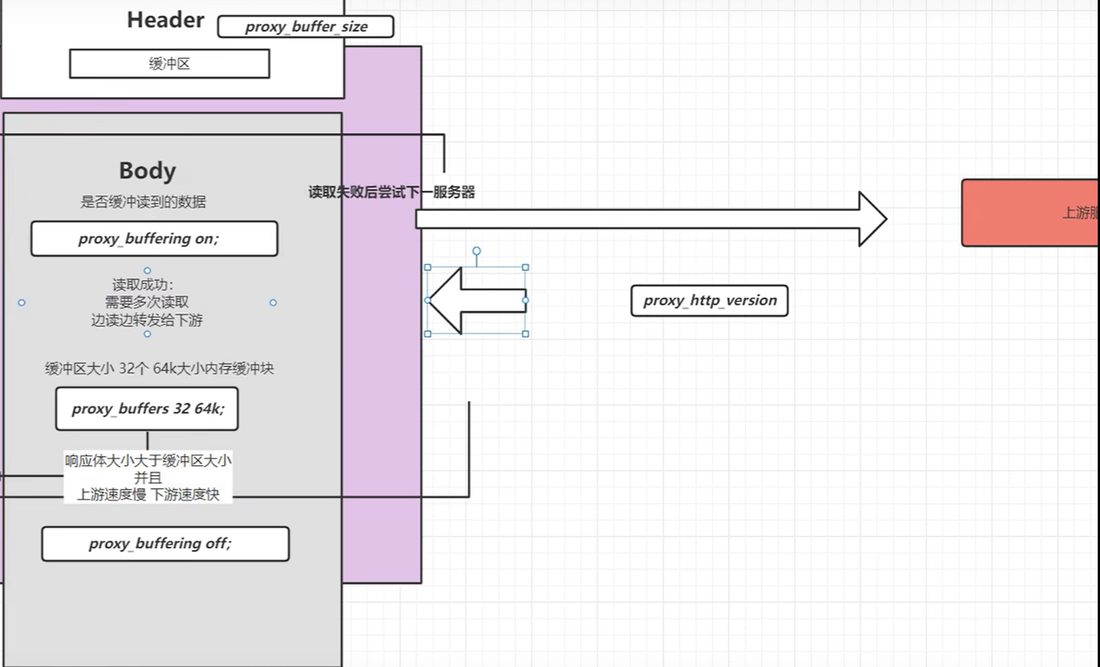

nginx 在处理返回数据时有下面的过程，其中 proxy_buffering on; 指的是上游服务器返回的数据要不要缓冲。面临一个问题：上下游服务器速率不一致，上游服务器在局域网的速度很容易跑满带宽（千/万兆网卡），而客户端用户跑不满，速率慢是常态。所以呢，如果上游服务器返回了大的文件，假设 20G 的电影，nginx 是一次性把它加载到内存然后慢慢发送到客户端吗？肯定不是。

首先 nginx 这种有 proxy_buffering off，完全不缓冲，读多少传多少，边读边发，此时上下游速度基本一致。坏处就是一直占用 nginx 的读线程，网络请求无法中断，假设 20G 需要发送好几个小时，那么消耗是很大的。常规做法是打开缓冲，复用网络连接。

此时 proxy_buffers 32 64k; 配置中，32 是个个数，64k 是大小，在内存中分配 32 个 64k 大小的缓冲块去缓冲数据，单位是字节。

20g 是夸张情况，通常情况上下游速率不一致影响不会太大，2~3MB 是常见的。

总结一下为什么配置两个参数：客户端（下游）速率慢导致 nginx 遇到了两个选择，是否缓冲数据和怎么分配缓冲内存的问题。

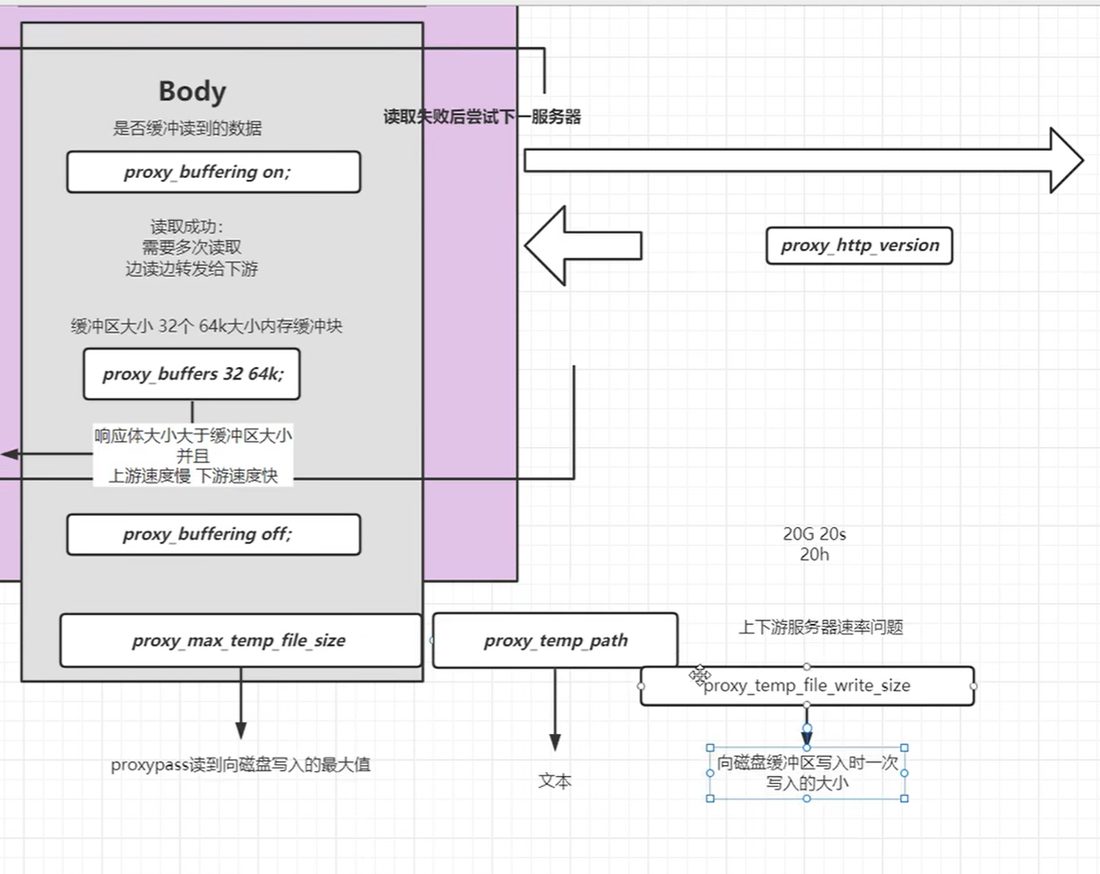

如果内存装不下，写满了，就需要用到额外的两个配置（下图）：

其中 proxy_max_temp_file_size 限制了向磁盘写入的最大值，默认 1G。

proxy_temp_path /spool/nginx/proxy_temp 1 2; 缓冲文件写在哪，后面是文件路径，1 2 代表层级，建立层级更深的文件目录，不限制层级创建很多文件查找很麻烦。

proxy_temp_file_write_size 8k 限制了每次写入临时文件的缓冲大小。

还要补充的一点，只要配置了 proxy_buffering on，那么默认缓冲不够就写入 /temp。

这里也印证了 linux 的 temp 交换分区的作用。

如果配置了 proxy_buffering off 那么 nginx 不会缓冲上游服务器返回的 body 部分，但是 header 一直缓冲，此配置是 proxy_buffer_size 从配置上看不出来是针对 header 的，同样的 proxy_buffering on/off 也看不出是针对 header 的。而且关闭了 body 的缓冲区，header 会被用来缓冲部分数据，如果这个不够（一般都不够），不会写入磁盘。

上述都是理论部分，下面展开具体的配置。

Nginx 对客户端的缓冲和限制

由于 nginx 有多个虚拟主机，可以配置到 http、server（全局）、location（最小）三个块，http 可以被 server 继承，可以互相覆盖，具体下面来说。之前了解的都在 upstream 中、location 中。对客户端的限制可以整体去配置，可在 http 块下包含所有的 server，在 server 中也可以具体调整。

我的配置中没有对 http 独立配置，因为 http 在 /etc/nginx/nginx.conf 是 nginx 主配置文件自带的顶层容器。

root@VM-0-12-ubuntu:/etc/nginx# cat nginx.conf
user www-data;
worker_processes auto;
pid /run/nginx.pid;
include /etc/nginx/modules-enabled/*.conf;

events {
	worker_connections 768;
}

http {

	sendfile on;
	tcp_nopush on;
	types_hash_max_size 2048;

	include /etc/nginx/mime.types;
	default_type application/octet-stream;

	ssl_protocols TLSv1 TLSv1.1 TLSv1.2 TLSv1.3; # Dropping SSLv3, ref: POODLE
	ssl_prefer_server_ciphers on;

	access_log /var/log/nginx/access.log;
	error_log /var/log/nginx/error.log;

	gzip on;

	include /etc/nginx/conf.d/*.conf;
	include /etc/nginx/sites-enabled/*;
}

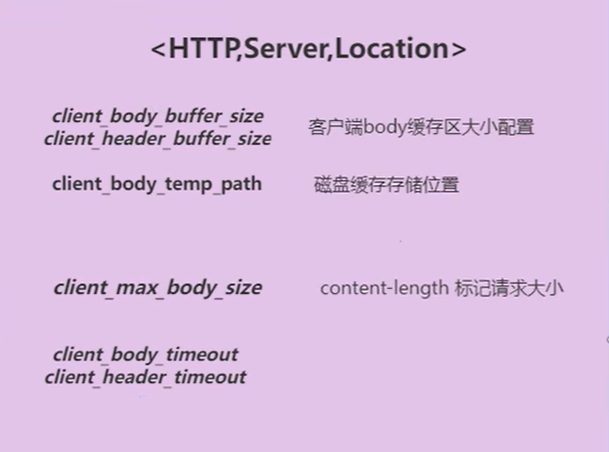

客户端的配置参数

缓冲和缓存的区别就是不能复用，临时和持续的区别。

client_body_buffer_size 客户端 body 缓冲区大小。

client_header_buffer_size 客户端请求头缓冲区大小，若请求头比缓冲区大，会用到临时文件，默认 32 位 8k，64 位平台 16k（操作系统的 cpu 架构不同）。

关于 32 位和 64 位的说明：根据业务请求做调整即可，如果是接口一类的，都是 GET 请求，如果是 POST 表单可能需要修改，问卷调查的那种 16k 是完全足够的（16k 字节），很多情况默认的都是字节而不是比特。

large_client_header_buffers 如果请求中 header 的 url 非常长，超出了缓存限制，就会写入这个参数设定的缓冲区，默认 8k，最好是别超出，自己去调整一下 header。

client_max_body_size 1000M; 默认 1M，限制客户端最大 body 数据（用户上传前/后都可以检查，最好是上传前），用户上传的 HTTP 请求包有 content-length 请求头标记大小。不能太小了，随便一张照片都好几 MB，如果写为 0 就不限制大小了。

client_body_temp_path 客户端 body 缓冲区在磁盘的位置。

client_body_timeout 指的是上传过程客户端突然不传了，然后开始计时，超时了断开连接，不能一直占用资源。

client_header_timeout 同上。

client_body_in_file_only on; 把 body 完整写入磁盘文件，请求结束不会删除，请求没有 body 也会写入一个 0 字节大小的文件出来。

这个也算是禁忌了，容易撑死服务器。

client_body_in_single_buffer 在 nginx 的 body 内部想读取变量 $request_body（Nginx 的一个系统变量），可以通过变量读到用户 body 的具体内容，如果内容分配到 buffer 中分为 16k 的几个块，好几个地方，内存有，磁盘也有，而且是好多区域分开的块，读取会慢，如果内存可以使用单一连续的缓冲区在读取 body 数据的时候很快。

这个主要是二次开发用，不做二次开发不配的。

GET 和表单的区别

	GET	POST
数据位置	URL 后面 `?key=value`	请求体里
明文可见	地址栏直接看到	地址栏看不到
长度限制	浏览器限制约 2KB	无限制
缓存	会被浏览器缓存	不会被缓存
刷新	重复提交无害	浏览器会提示"是否重新提交"
用途	查数据、翻页、搜索	登录、注册、上传文件

反向代理无法获取客户端 IP 地址

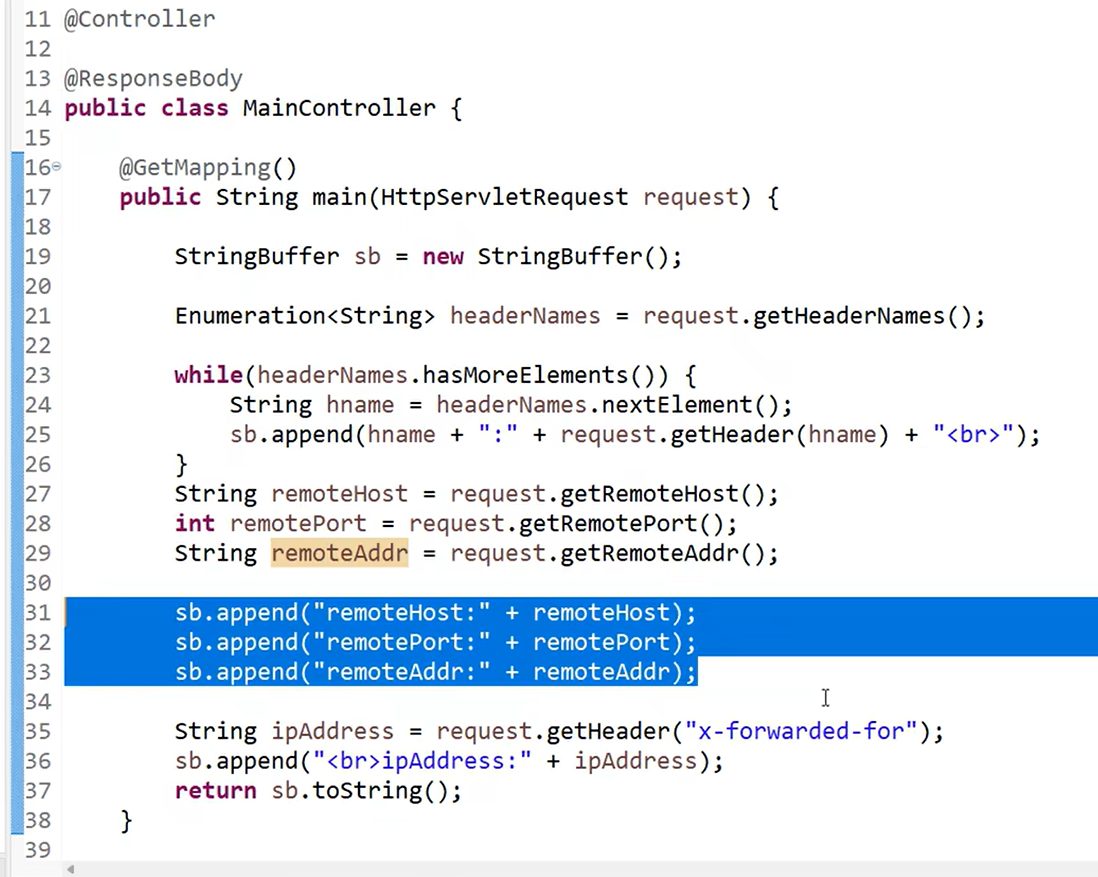

MainController 里遍历请求头、打印 remoteAddr 那段代码

这段代码的目的是拿到客户端的 IP 地址，下面的 X-forwarded-for 也可以拿到 IP。

本地跑的效果如下：

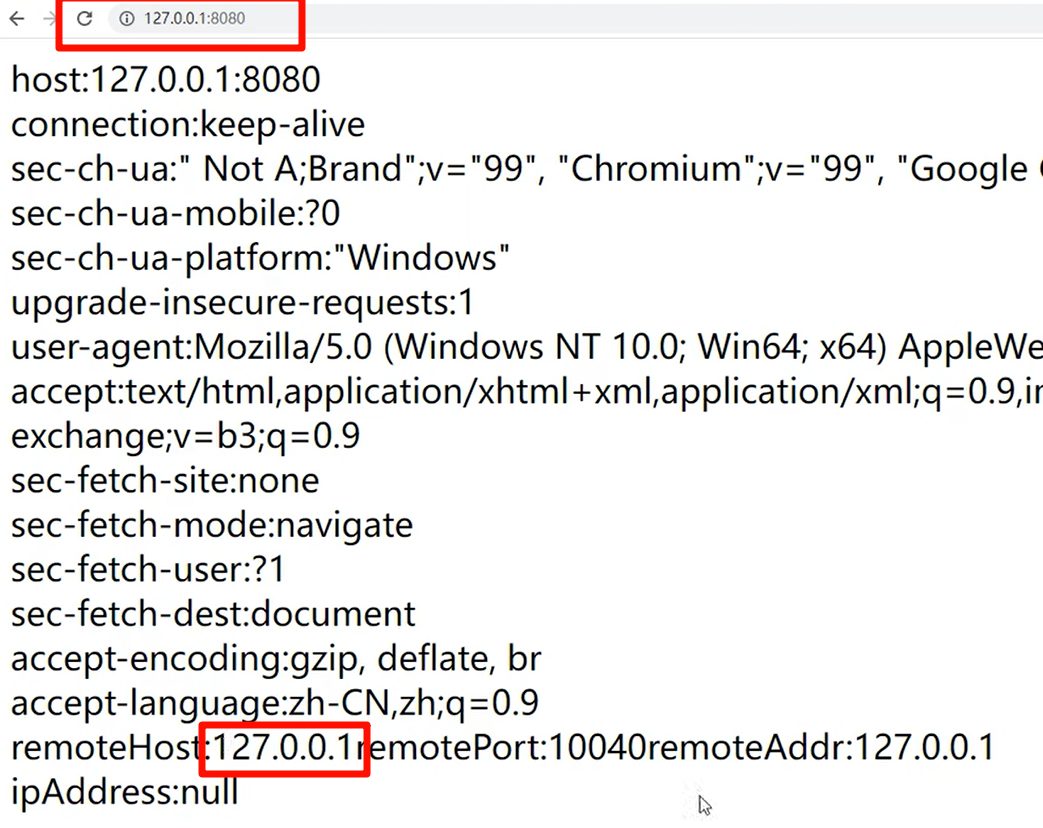

本地访问 127.0.0.1:8080 时打印出来的请求头和 remoteAddr

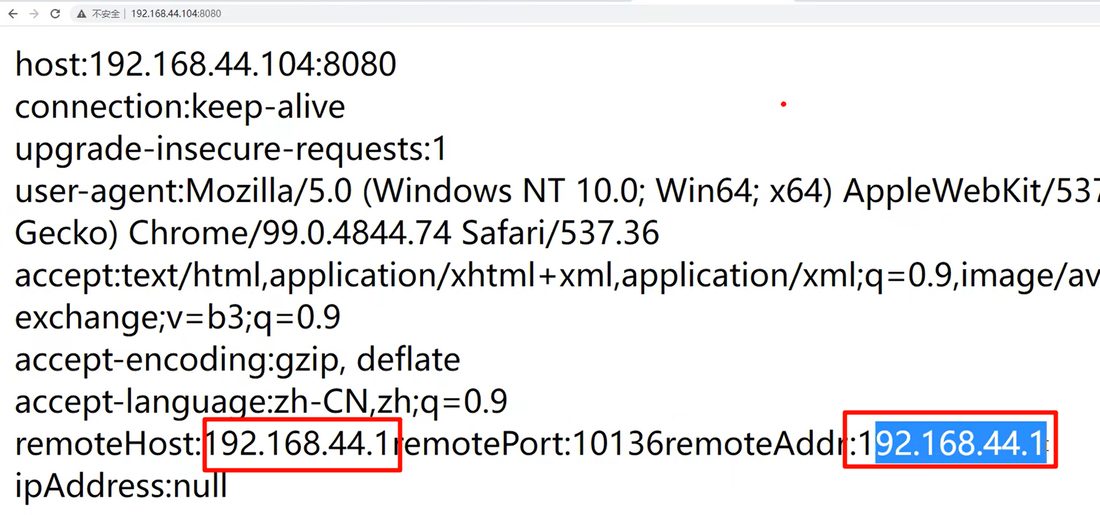

虚拟机 tomcat 部署后访问：

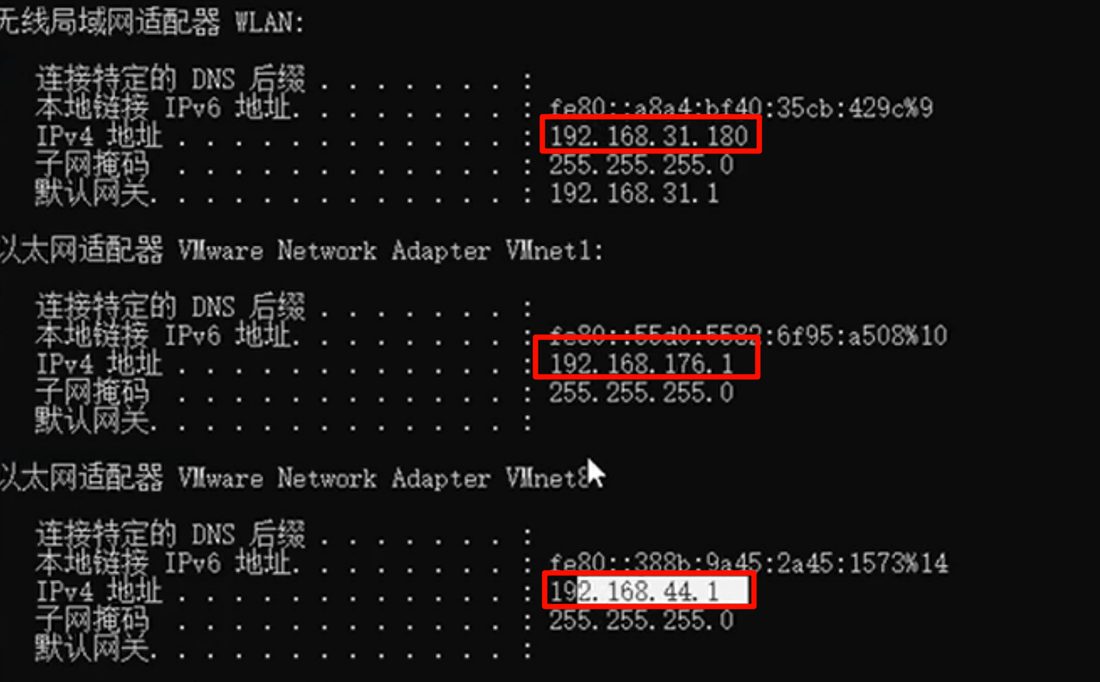

正常来浏览器显示的是 WLAN 的 IP 地址，但是却显示了虚拟机的，说明经历了代理中转。

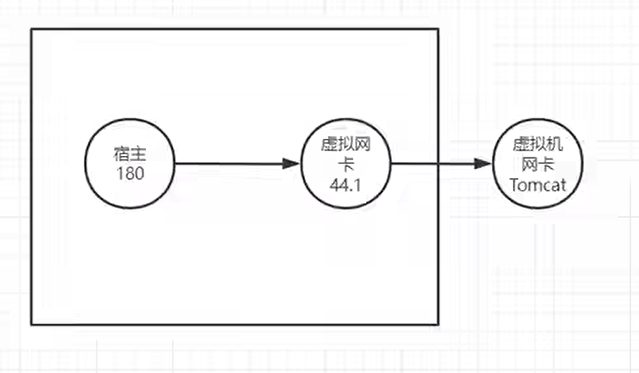

直接通过本机的 44.1 连接所以宿主机 IP 和虚拟网卡可以看作是一个机器，所以也可以认为不存在代理：也就是直接访问虚拟机不需要物理网卡转发，因此跳过了它。

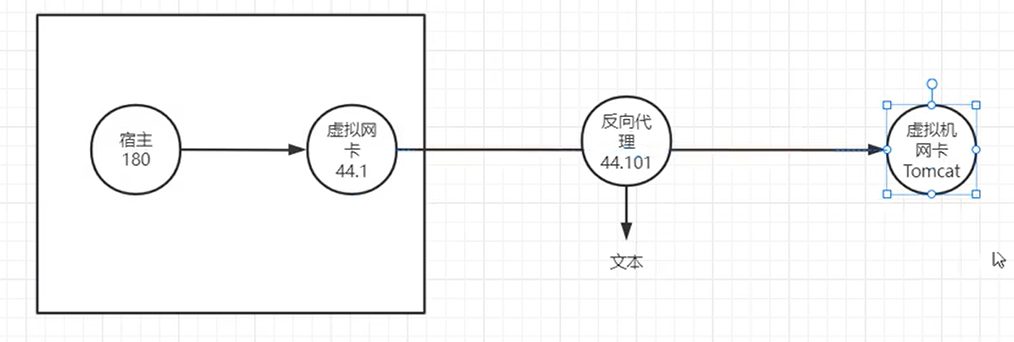

如果不直接通过网卡访问 tomcat，加入了反向代理：

此时访问 tomcat，浏览器读到的就是反向代理服务器的 IP。

获取真 IP

原理说明

上面提到了，很多情况都获取不到真实的 IP，所以需要方法获取到真 IP。

通过 header 可以获取真 IP，X-Forwarded-For 是扩展 header 不在 http/1.1 的协议中，nginx 通过配置 proxy_set_header [Header字段名称] [值] 可以获取到这个 header。

因为用户上网必然经过一个公网出口（网关/路由器），只要在这个出口之后的每一层代理都配置传递 X-Forwarded-For，这个 IP 就能被带到最终服务器。

具体配置

配置位置	作用范围	优先级
`http`	所有 `server` 块（全局默认值）	最低
`server`	当前虚拟主机	覆盖 `http` 的同名字段
`location`	当前匹配路径	最高（覆盖 `server` 和 `http`）

假设我们想要给默认站点添加配置：

配在 server 块：这个站点下所有 location（包括静态资源、代理路径等）都会带上 X-Forwarded-For 头。
配在 location 块：只有这个路径的请求会带上 X-Forwarded-For 头，其他路径不会。

做法	配置位置	适用场景
全局统一	`server` 块	整个站点所有请求都经过反向代理（没有静态资源路径），最省事
按路径区分	`location` 块	站点有静态资源路径（不转发后端），只对 `/api/` 等需要代理的路径配置

proxy_set_header X-Forwarded-For $remote_addr; 插入 server 块。

upstream httpget {
    server 172.16.0.9;
    server 10.1.4.16;
    keepalive 16;
}

server {
    listen 80;
    server_name 168kaguyachi.site;

    root /var/www/html;
    index index.html;

    #header头相关
    proxy_set_header X-Forwarded-For $remote_addr;
    # 这个变量取决于获取IP的功能中用的变量名
    # 我这里没有写功能，无法获取IP

    #向户端
    keepalive_requests 500;
    send_timeout 70s;
    keepalive_timeout 65 65;


    location / {
    proxy_pass http://httpget;
    add_header Content-Type "text/html; charset=utf-8";

    #向上游
    proxy_http_version 1.1;
    proxy_set_header Connection "";
    }

}

请求路径	是否经过 `proxy_pass`	`X-Forwarded-For` 是否被添加
`http://168kaguyachi.site/`（所有路径）	✅ 是（因为 `location /` 匹配所有请求）	✅ 是
`http://168kaguyachi.site/xxx`	✅ 是（同上）	✅ 是
未来添加的 `/static/` 路径（如果单独配了 `location` 且不 `proxy_pass`）	❌ 否	⚠️ 仍然会被添加（但因为没有转发，这个头实际上不会被发送到任何地方

如果客户端修改了数据包的请求头 IP 如何？

客户端修改请求头里的 IP（比如伪造 X-Forwarded-For），在直连场景下确实可以伪造，但在经过反向代理的场景下，Nginx 会用 $remote_addr 覆盖掉客户端的伪造值

场景一：用户直连 Nginx（没有代理）

用户自己在请求头里塞了一个假的 X-Forwarded-For: 1.2.3.4。
如果 Nginx 配置了 proxy_set_header X-Forwarded-For $remote_addr;，Nginx 会直接用 $remote_addr（TCP 连接的真实 IP）覆盖掉用户伪造的值。
所以伪造无效。

但如果 Nginx 配置的是：

proxy_set_header X-Forwarded-For $http_x_forwarded_for;

那就会直接使用用户伪造的值，这就有风险了。所以正确的配置是 $remote_addr 或 $proxy_add_x_forwarded_for，而不是 $http_x_forwarded_for。

场景二：用户 → 代理 → Nginx

用户在请求头里伪造 X-Forwarded-For: 1.2.3.4。
请求先到达代理（比如 CDN），代理会把用户的 IP 追加到 X-Forwarded-For 链中，变成 1.2.3.4, 用户真实IP。
代理把请求转发给 Nginx。
Nginx 在转发给后端时，用 $remote_addr（代理的 IP）覆盖掉伪造的，最终后端拿到的是 真实用户IP, 代理IP。

所以：只要 Nginx 配置了正确的 proxy_set_header，客户端伪造的 IP 就会被 Nginx 的 $remote_addr 覆盖掉，无法生效

如果是一些大的系统，nginx 后面还套入了代理 nginx（LVS--Nginx），此时想要获取真实 IP 会出问题的。

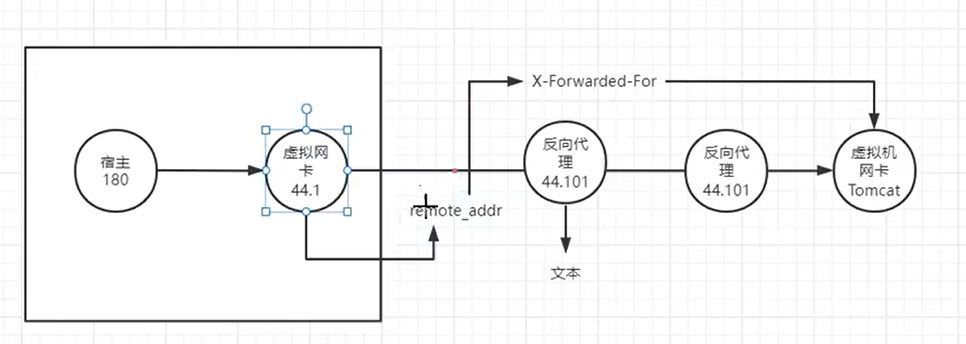

两级反向代理都要取 IP 时，X-Forwarded-For 和 remote_addr 分别在哪一段生效

如图第一台 nginx 的 remote_addr 是客户机的真 IP，如果第二个 nginx 使用相同的方法获取 IP，获取的就是前面 nginx 的 IP 101，覆盖了真实的 IP。

法1：解决问题的通常做法是不配置 remote_addr，直接转发请求到上游服务器
法2：在一二级代理之间再加一个针对一级 nginx 的 X-Forwarded-For，这样最终就有两个 X-Forwarded-For 的 IP，最终转发到上游

还有很多方法，但是这两个也够了。

浏览器控制台的 header 是最原始的 header。

nginx 默认会覆盖获取的 upstream 的值。

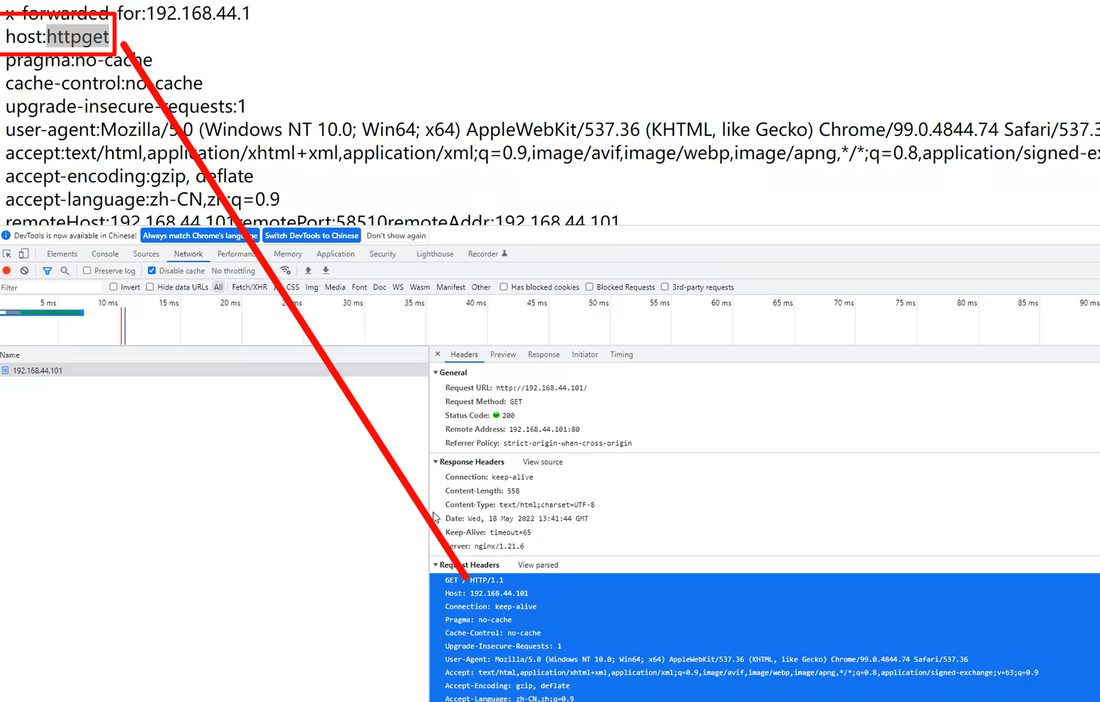

控制台里看到的原始请求头，remoteAddr 是 192.168.44.101

最上面的 pragma 和 cache 等字段都是标识浏览器缓存的。

upgrade-insecure-requests 标识可以 http 可以升级为 https。

user-agent 标明了用户的一些信息，比如平台（win、mac）、浏览器类型等，之后根据不同的客户端展示不同的页面即可，这里面还可以自定义想要加入的信息，也可以伪造。

accept 表明了浏览器接收的数据类型。

encoding 是标识请求的数据可以被浏览器压缩/解压（提升传输效率），后面具体讲。

language 表明了文本类型。

#Nginx #反向代理 #缓冲区 #X-Forwarded-For
