iptables NAT 共享上网与端口映射

一、nat 表：共享上网

1. nat 表到底改什么

nat 表是 nat 网络地址转换的核心配置（这部分在计算机网络里讲过），负责把内网 IP 和公网 IP 互相转换。

iptables 的核心处理流程先捋清楚。访问服务器进程时走上面那条：

PREROUTING---INPUT--OUTPUT--POSTROUTING

只是路过就走下面那条：

PREROUTING--FORWARD--POSTROUTING

如果不开 FORWARD，包没法穿过这台机器，直接被丢掉。但是不管走哪条，PREROUTING 和 POSTROUTING 一定会走（包出去时处理）。

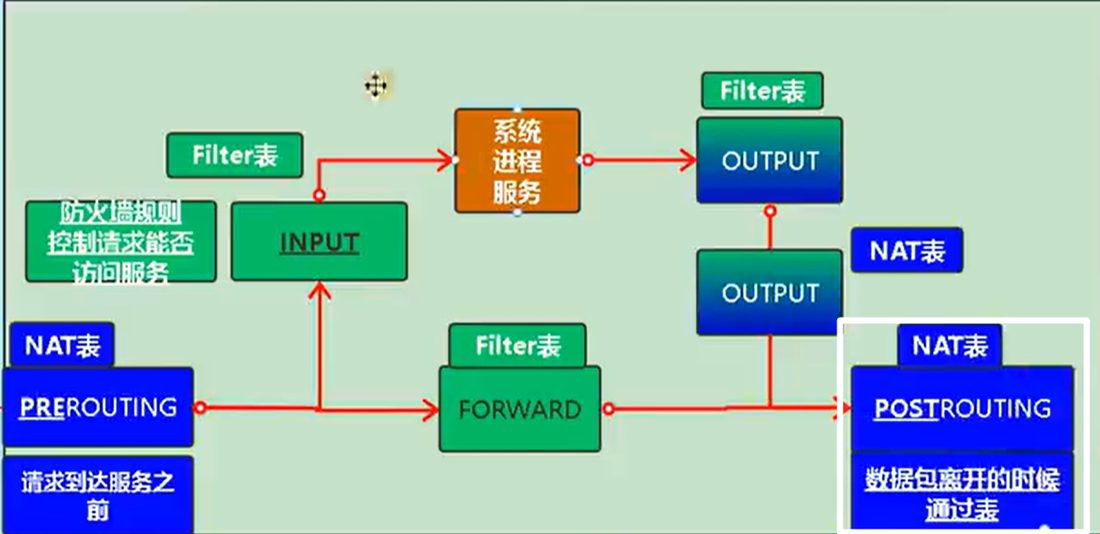

数据包完整的流向，黄框标出的是 PREROUTING 和 POSTROUTING

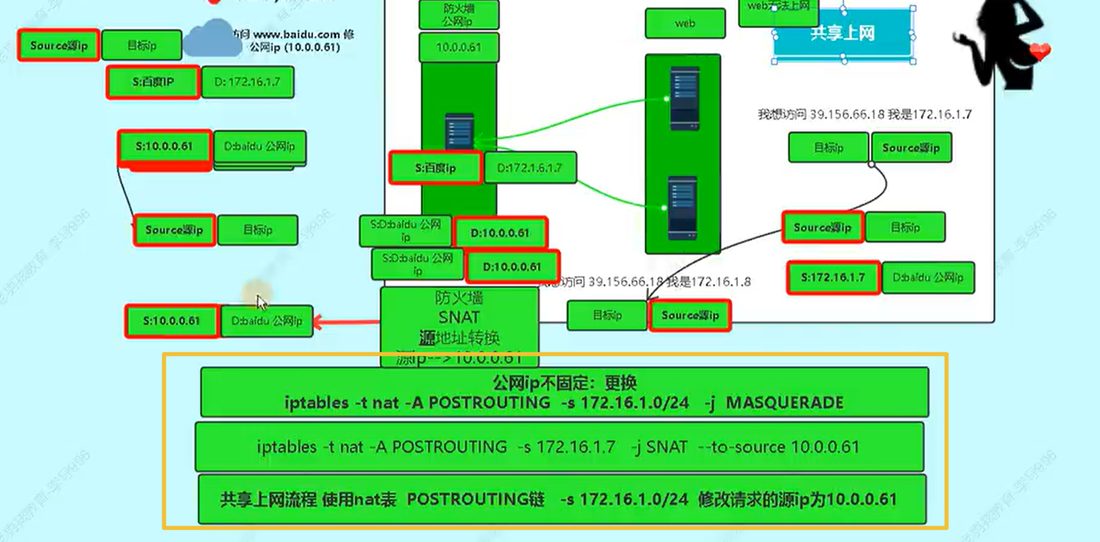

nat 表的 POSTROUTING 链就是在转发出去的时候，防火墙把内网的源 IP（sip）改成自己的公网 IP：

2. 网卡配置文件（CentOS 10 换地方了）

vim /etc/sysconfig/network-scripts/ifcfg-ens33

# centos 10 采用了新管理目录
/etc/NetworkManager/system-connections/

[root@localhost ~]# ll /etc/NetworkManager/system-connections/
总计 8
-rw-------. 1 root root 250  8月28日 21:52 '配置 1.nmconnection'
-rw-------. 1 root root 302  8月28日 21:51  ens33.nmconnection


cat /etc/NetworkManager/system-connections/ens33.nmconnection

[connection]
id=ens33
uuid=41016ec6-765c-30eb-82a7-bd4c363951bc
type=ethernet
autoconnect-priority=-999
interface-name=ens33
timestamp=1787941829

[ethernet]

[ipv4]
address1=192.168.100.100/24
dns=223.5.5.5;8.8.8.8;
gateway=192.168.100.2
method=manual

[ipv6]
addr-gen-mode=eui64
method=auto

[proxy]


vim /etc/NetworkManager/system-connections/ens33.nmconnection

3. 准备两张网卡

目标是把 192.168.73.0/24 网段的 IP 转换成公网 IP 出去。用虚拟机做实验的话，得先确保虚拟机自己能访问外网。

防火墙这边要做两件事：

配置防火墙的 SNAT 功能（源 IP 地址转换）
开启内核转发 —— 网关服务器/防火墙服务器通常有两块网卡，一块负责内网之间，一块负责内网和外网之间

后端服务器这边：Web 服务器要把网关配置成网关服务器的 IP（Web 服务器找不到的地址会丢给网关）。

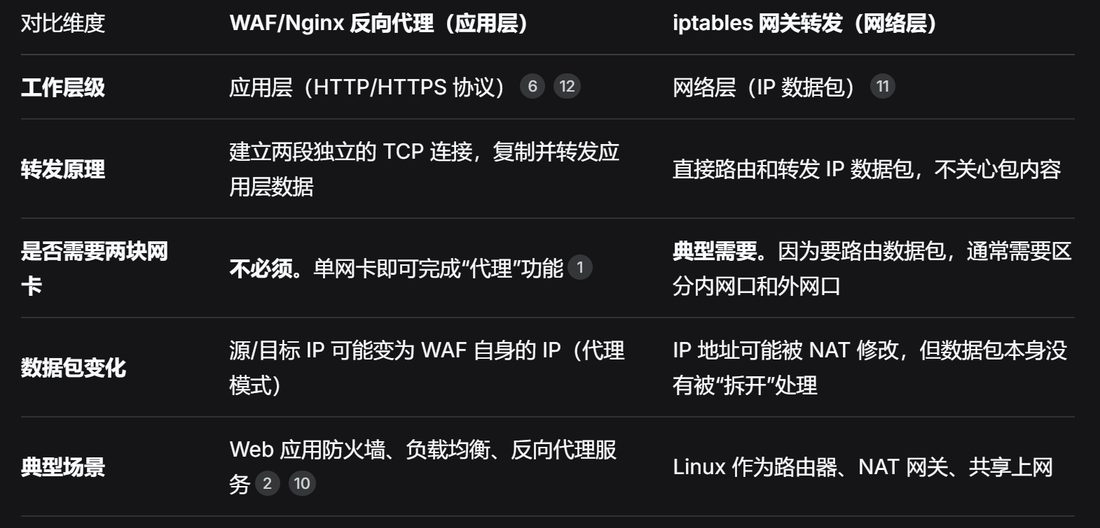

那为什么没有两块网卡、没开内核转发的反向代理，也能实现内外网 IP 转换？

因为两者根本不是一个层的东西：

反向代理是应用层的，它自己建两段独立的 TCP 连接，把应用层数据复制转发一遍，所以一块网卡就够了；iptables 是网络层的，直接路由和转发 IP 数据包，不关心包里的内容，要区分内外网口所以通常需要两块网卡。数据包的变化也不一样：反向代理会让源/目的 IP 变成它自己的（代理模式），iptables 是改了 IP 但包本身没有被"拆开"处理。

内核转发是共享上网的核心概念。所谓内核转发（IP forwarding），就是让 Linux 内核把不是发给自己的数据包从一块网卡收进来，再按路由表从另一块网卡送出去。

Linux 默认是关闭这个功能的：一台机器收到包，发现目标 IP 不是自己，内核就认为"这不是给我的"，直接丢掉。拿这个实验说，web 服务器要访问外网，包先到达防火墙服务器，防火墙两块网卡一块接内网（192.168.73.x）、一块接外网。不开转发，包到这就被丢了，web 永远上不了外网。

开了转发之后，内核看到"这个包目标不是我，但路由表告诉我该走另一块网卡"，就从另一块网卡送出去。

为什么还必须配合 SNAT？ web 的 IP 是 192.168.73.129，私网地址，外网服务器收到这种源地址的包，回包时根本不知道往哪送，因为 192.168.73.0/24 不是公网可路由的网段。所以整个流程是：

web 发出去的包到防火墙
防火墙开着内核转发，准备把包送出去
同时执行 SNAT 规则，把包里的源地址从 192.168.73.129 改成防火墙的公网 IP
外网服务器看到源地址是公网 IP，正常回包给防火墙
防火墙根据连接跟踪表（conntrack）里的记录，把回包的目标地址改回 192.168.73.129，再送回内网

一句话：内核转发负责"包能穿过这台机器"，SNAT 负责"穿过去的时候换个身份"，两个配合才能完成共享上网。

怎么开启：

临时开启（重启失效）：
echo 1 > /proc/sys/net/ipv4/ip_forward

永久开启：
vi /etc/sysctl.conf
# 找到或添加这一行：
net.ipv4.ip_forward = 1
# 然后执行生效：
sysctl -p

查看当前状态：
cat /proc/sys/net/ipv4/ip_forward
# 输出 1 表示已开启

还有一个坑： 开了转发之后还要检查 filter 表的 FORWARD 链，因为转发的流量走的是 FORWARD 链，不是 INPUT 链。FORWARD 默认是 DROP 的话，包照样过不去：

iptables -nL FORWARD

默认 ACCEPT 就省事，是 DROP 就得再加一条放行规则。

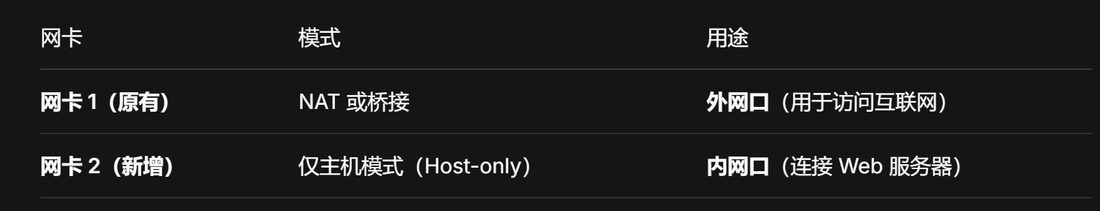

这个实验需要防火墙有两块网卡，虚拟机上只有一块，所以得自己加一张内网口。网卡这么规划：

先把虚拟机关机，添加一张网卡，默认不分配 ipv4：

ip a

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host noprefixroute
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:9a:d9:63 brd ff:ff:ff:ff:ff:ff
    altname enp2s1
    altname enx000c299ad963
    inet 192.168.73.128/24 brd 192.168.73.255 scope global dynamic noprefixroute ens33
       valid_lft 1773sec preferred_lft 1773sec
    inet6 fe80::177e:42f8:b365:5911/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: ens36: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:9a:d9:6d brd ff:ff:ff:ff:ff:ff
    altname enp2s4
    altname enx000c299ad96d

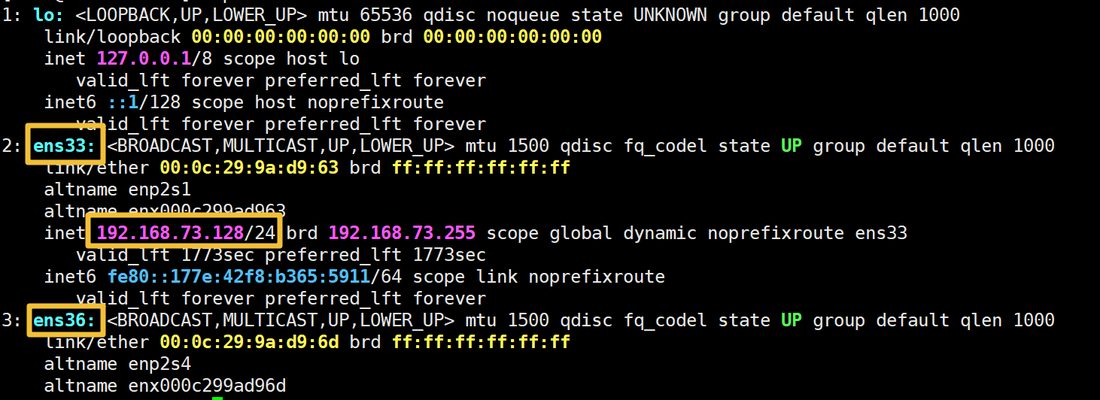

新加的 ens36 这会儿还没有 ipv4 地址：

ip a 里 ens33 是 192.168.73.128，ens36 只有 MAC 没有 IP

给它配上地址：

# 创建一个新连接，绑定 ens36
nmcli con add con-name ens36 ifname ens36 type ethernet

# 配置静态 IP（作为内网口）
nmcli con mod ens36 ipv4.method manual ipv4.addresses 10.0.0.1/24

# 激活连接
nmcli con up ens36

# 验证
ip addr show ens36

[root@localhost ~]# ip addr show ens36
3: ens36: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:9a:d9:6d brd ff:ff:ff:ff:ff:ff
    altname enp2s4
    altname enx000c299ad96d
    inet 10.0.0.1/24 brd 10.0.0.255 scope global noprefixroute ens36
       valid_lft forever preferred_lft forever
    inet6 fe80::f7a5:b5b0:f4fb:504f/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

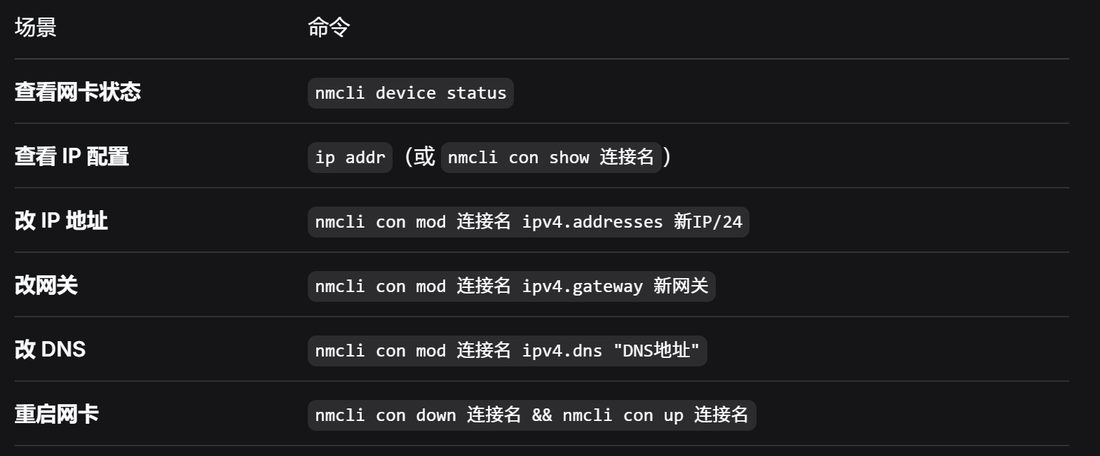

手里这台机器叫 ens33 还是 ens36、走的是不是仅主机模式，用 nmcli 摸几遍就记住了：

4. 命令操作

# 修改网关服务器
# 1. 恢复默认
iptables -P INPUT ACCEPT
iptables -F
iptables -t nat -F
sysctl net.ipv4.ip_forward
# 要输出 1


# 2. 配置 SNAT（内网访问外网时，源地址改成 10.0.0.1）
# POST链是进入时的操作
iptables -t nat -A POSTROUTING -s 192.168.73.0/24 -o ens36 -j SNAT --to-source 10.0.0.1

# 3. 配置内核转发
vim /etc/sysctl.conf

net.ipv4.ip_forward = 1

sysctl -p # 加载
[root@localhost ~]# sysctl -p
net.ipv4.icmp_echo_ignore_all = 0
net.ipv4.ip_forward = 1

# 4. 放行 FORWARD 链（不然转发包会被挡）
iptables -P FORWARD ACCEPT
# 或者更精确的：
iptables -A FORWARD -i ens36 -o ens33 -p tcp --dport 22 -j ACCEPT
iptables -A FORWARD -i ens33 -o ens36 -m state --state ESTABLISHED,RELATED -j ACCEPT


# 修改web服务器
# 把web服务器（129）的网关改为防火墙服务器（128）

vim /etc/NetworkManager/system-connections/ens33.nmconnection

[ipv4]
address1=192.168.73.129/24
dns=223.5.5.5;8.8.8.8; # 建议配置DNS
gateway=192.168.73.128 # 写网关服务器的内网网卡IP
method=manual

systemctl restart network
# stream 10不再使用network

# 重启 NetworkManager 服务
systemctl restart NetworkManager

没事干多玩玩 nmcli。

最后在 web 服务器上测，全通：

# 在Web服务器（129）上
ping 192.168.73.128   # 通（网关）
ping 10.0.0.1         # 通（防火墙外网口）
ping 8.8.8.8          # 通（外网）
ping www.baidu.com

# 保存规则（没有目录就创建）
iptables-save > /etc/sysconfig/iptables

# 恢复
iptables-restore < /etc/sysconfig/iptables

补一点：如果代理的公网 IP 变了，POSTROUTING 规则里配的地址也得跟着改。为了少折腾，可以换个写法：

iptables -t nat -A POSTROUTING -s 192.168.73.0/24 -j MASQUERADE
# masquerade 译为伪装，公网IP不固定

云服务器的 nat 网关功能，其实就是把这一堆加规则的过程做成了 Web 页面。

二、端口映射（端口转发）

1. 思路

场景是：用户要访问一台内网服务器，通过管理机做跳板进到内网机器的某个端口。

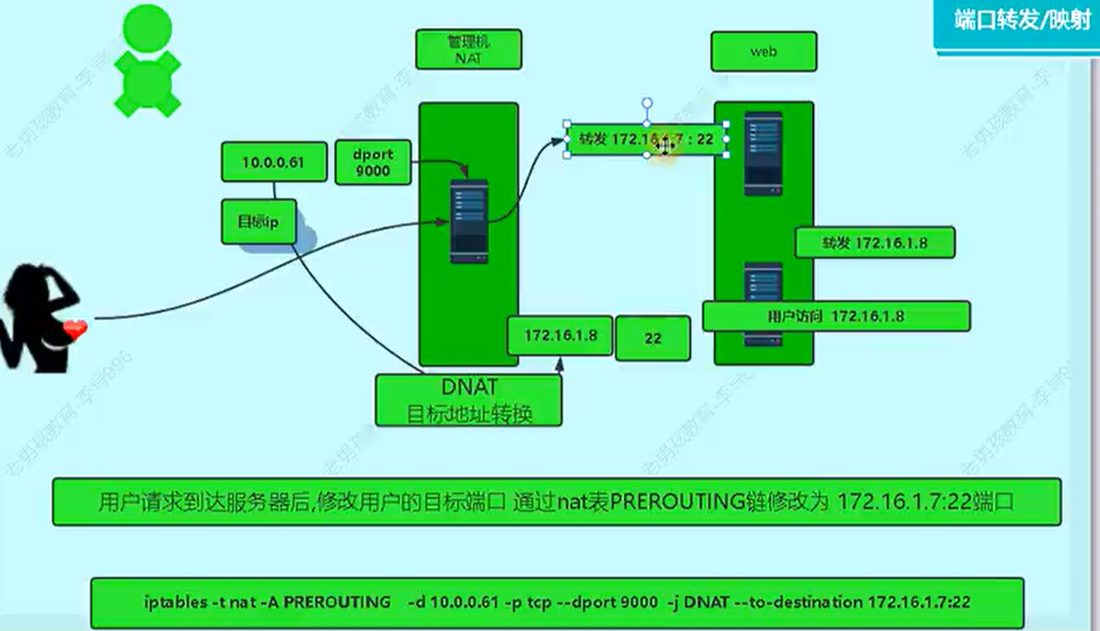

假设用户请求内网机器的 9000 端口打到管理机，管理机再转发和映射到内网 IP:22：

后端节点的网关需要指向防火墙，请求进去才能回到客户端。

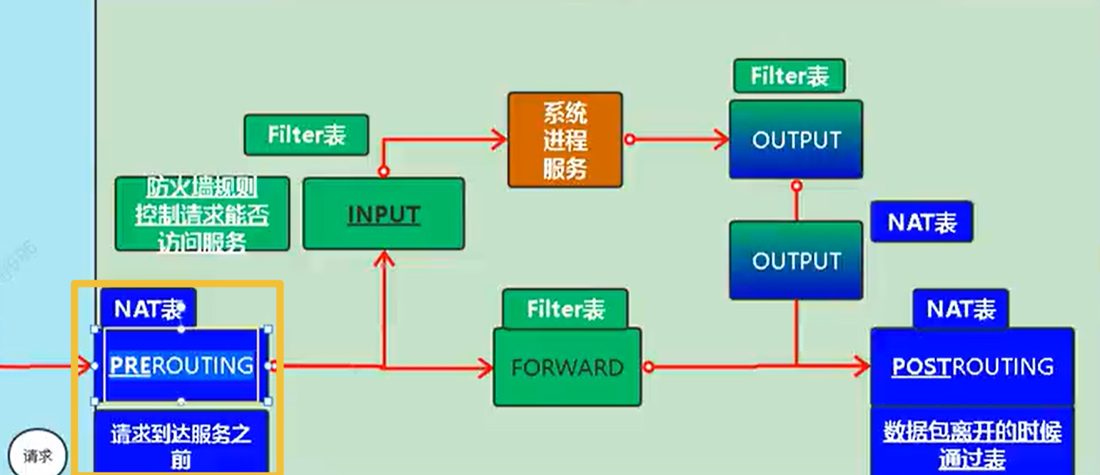

因为是在请求进入时修改的端口，所以用到的是 PREROUTING 链：

# 防火墙配置
iptables -t nat -A PREROUTING -d [目标IP] -p tcp --dport 9000 -j DNAT --to-destination 192.168.73.129:22
# 后端节点的网关需要指向防火墙，请求进去才能回到客户端

这里的目标 IP 是用户先访问到的那个网关服务器 IP。

2. 测试

可以用 win 做客户端测试：

# 网关配置
iptables -t nat -A PREROUTING -d 10.0.0.1 -p tcp --dport 9000 -j DNAT --to-destination 192.168.73.129:22

# 网关机器：ens33 = 192.168.73.128（内网），ens36 = 10.0.0.1（外网）
# Web后端机器：ens33 = 192.168.73.129（内网）
iptables -t nat -nL

Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
DNAT       tcp  --  0.0.0.0/0            10.0.0.1             tcp dpt:9000 to:192.168.73.129:22

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
SNAT       all  --  192.168.73.0/24      0.0.0.0/0            to:10.0.0.1


iptables-save >/etc/iptables/rules.v4


# 更好的做法，不指定目标IP（转发服务器），直接指定网卡
iptables -t nat -A PREROUTING -i ens36 -p tcp --dport 9000 -j DNAT --to-destination 192.168.73.129:22

ssh -p 9000 root@10.0.0.1

这条规则里藏着一个坑。

iptables -t nat -A PREROUTING -d 10.0.0.1 -p tcp --dport 9000 -j DNAT --to-destination 192.168.73.128:22

如果目标地址写成 192.168.73.128，那是网关自己的内网 IP，不是后端服务器的 —— 转发过去等于让网关连自己，映射就白配了。要写后端那台机器的地址（这个实验里是 192.168.73.129）。

完整的路径是这样的：外部设备访问 10.0.0.1:9000，包先到达网关的外网网卡 ens36；PREROUTING 链匹配上 DNAT 规则，目的地址和端口被改写成内网后端；路由一看目标在内网，走 FORWARD 把包转出去；后端收到包处理完回包，而这个回包必须先回到网关，再由网关交还给外部客户端。所以后端的默认网关一定要指向防火墙，不然回包直接扔给别的网关，就再也回不到客户端了。

3. 踩到的坑：回包回不来

# 查看web129的路由
ip route
default via 192.168.73.2 dev ens33 proto dhcp src 192.168.73.129 metric 100
192.168.73.0/24 dev ens33 proto kernel scope link src 192.168.73.129 metric 100
# 发现路由不是网关的路由128，是192.168.73.2不认识的路由，无法处理数据包

# 修改默认网关
# 临时
sudo ip route replace default via 192.168.73.128 dev ens33
# 永久
sudo nmcli con mod ens33 ipv4.gateway 192.168.73.128
sudo nmcli con down ens33 && sudo nmcli con up ens33

# 确认
[root@localhost ~]# ip route
default via 192.168.73.128 dev ens33
default via 192.168.73.2 dev ens33 proto dhcp src 192.168.73.129 metric 100
192.168.73.0/24 dev ens33 proto kernel scope link src 192.168.73.129 metric 100

果然，web129 的默认路由是 DHCP 发下来的 192.168.73.2，不是网关 192.168.73.128。改成网关之后映射才通。

三、总结

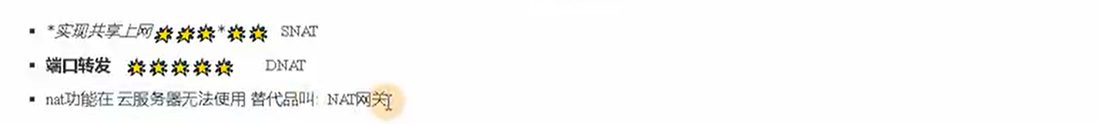

这一页两个东西最重要：共享上网靠 SNAT，端口转发靠 DNAT。另外 nat 功能在云服务器上是没法直接用的，替代品叫 NAT 网关。

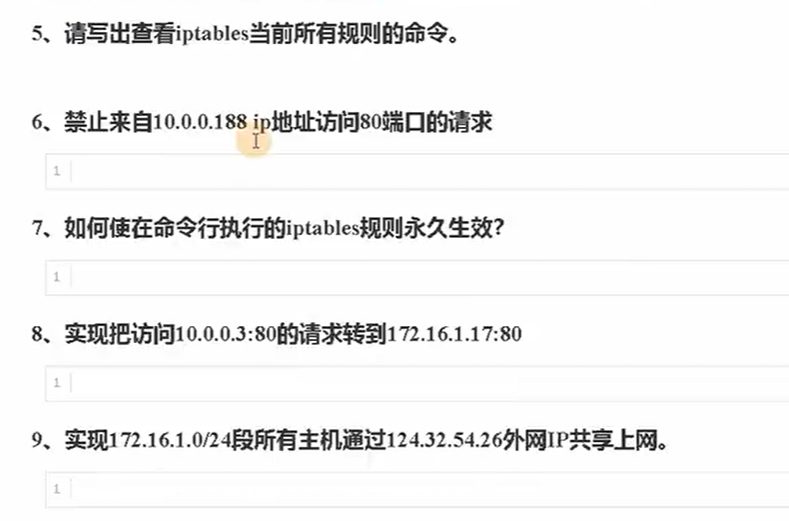

最后是几道练习题，正好把前面的东西串一遍：

顺手把答案写在这：

查看 iptables 当前所有规则：iptables -nL，要看指定表就加 -t 表名，例如 iptables -t nat -nL
禁止来自 10.0.0.188 访问 80 端口：iptables -I INPUT -s 10.0.0.188 -p tcp --dport 80 -j DROP
让命令行执行的规则永久生效：iptables-save >/etc/sysconfig/iptables（Ubuntu 上用 iptables-persistent 的话是 netfilter-persistent save）
把访问 10.0.0.3:80 的请求转到 172.16.1.17:80：iptables -t nat -A PREROUTING -d 10.0.0.3 -p tcp --dport 80 -j DNAT --to-destination 172.16.1.17:80
172.16.1.0/24 段所有主机通过 124.32.54.26 这个外网 IP 共享上网：iptables -t nat -A POSTROUTING -s 172.16.1.0/24 -j SNAT --to-source 124.32.54.26，别忘了开 net.ipv4.ip_forward=1
